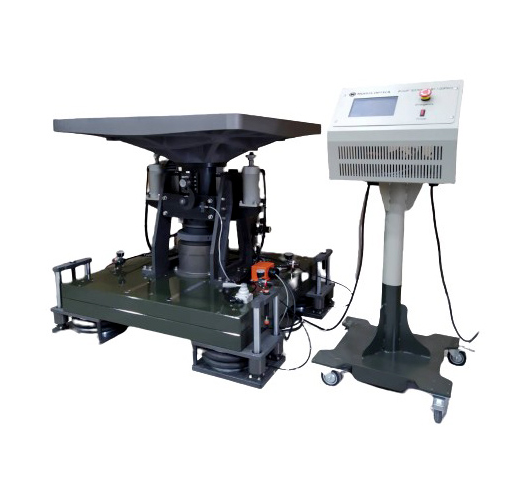

Bump tester Máy thử va đập
* Mô tả:
Bump tester Máy thử va đập dùng để kiểm tra mức độ hư hỏng và suy giảm chức năng cụ thể của mẫu vật khi gặp phải môi trường va chạm cơ học lặp đi lặp lại. Nó cũng có thể được sử dụng để đánh giá tính toàn vẹn của cấu trúc.
Thử nghiệm này được thiết kế để mô phỏng các tác động va chạm lặp lại mà thiết bị và linh kiện có thể gặp phải trong quá trình sử dụng và vận chuyển. Thử nghiệm chủ yếu được thực hiện trên các mẫu thử không được đóng gói hoặc đóng gói trong thùng các tông. Nếu là loại sau, thì phải thực hiện cùng với thùng các tông.
Trong quá trình thử nghiệm, mẫu thử thường được cố định trên đồ gá hoặc trên bệ thử nghiệm máy va đập, thử nghiệm được thực hiện với sóng bán sin tái tạo, Số lần lặp lại sóng bán sin, gia tốc sóng và thời lượng được thiết lập theo các thông số kỹ thuật có liên quan.
* Chức năng Bump tester:
Máy kiểm tra va đập tuân thủ thông số kỹ thuật thử nghiệm IEC-68-2-29 (10g/16ms, 15g/6ms, 40g/6ms, 100g/2ms …..). ISO 2248
Dễ dàng lắp đặt và vận hành đơn giản, Tiếng ồn thấp, không cần bảo trì.
Thiết kế với cấu trúc cộng hưởng rất thấp, chống rung bằng túi khí để cách ly hiệu quả rung động sàn.
Máy phát sóng bán sin có thể điều chỉnh, dễ dàng điều chỉnh với độ chính xác cao.
Thiết kế nền tảng hợp kim, truyền động cam động cơ servo và có thể điều chỉnh tốc độ thử nghiệm.
Thiết kế bằng sáng chế về giá trị gia tốc có thể điều chỉnh và thời gian sốc.
| Model | KD1319-30 | KD1319-40 | KD1319-60 | KD1319-80 | KD1319-100 | KD1319-120 | KD1319-130 | KD1319-150 | |
|---|---|---|---|---|---|---|---|---|---|
| Kích thước bàn thử (cm) | 30 x 30 | 40 x 40 | 60 x 60 | 80 x 80 | 100 x 100 | 120 x 120 | 130 x 130 | 150 x 150 | |
| Table Matrix Holes | Pith：50 mm with M8 | Pith：100 mm with M10 | Pith：100 mm with M12 | ||||||
| Tải trọng tối đa (kg) | 30 | 50 | 100 | 150 | 200 | 200 | 600 | 1000 | |
| Thời gian tối thiểu (ms) | 1 | 1 | 2 | 3 | 5 | 5 | 6 | 6 | |
| Thời gian tối thiểu (ms) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| Tốc độ thử nghiệm (time/min) | Up to 120 | ||||||||
| Tốc độ thay đổi tối đa (m/s) | △ V ≤ 1.8 | ||||||||
| Wave | Half Sine | ||||||||
| Trọng lượng tổng (kg) | 480 | 900 | 1100 | 1600 | 2050 | 2920 | 6200 | 6500 | |
| Kích thước tổng (mm) | W | 720 | 920 | 1020 | 1120 | 1220 | 1514 | 1690 | 1690 |
| D | 600 | 788 | 888 | 900 | 1088 | 1334 | 1520 | 1520 | |
| H | 777 | 913 | 1009 | 1068 | 1058 | 1260 | 1250 | 1338 | |
| Điều khiển | Human Interface; Dimension: 430(W) x 430 (D) x1169 (H) mm | ||||||||
| Điện áp | AC 220V or 380V 50/60Hz | ||||||||
