Mô tả

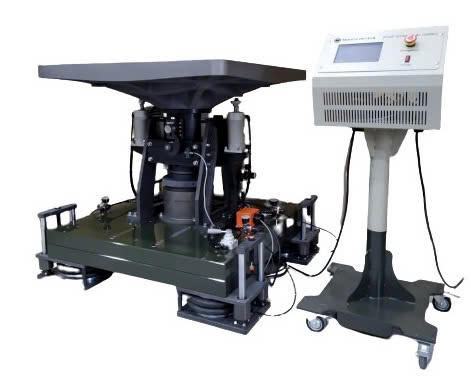

Máy kiểm tra va đập Bump Tester là một thiết bị dùng để kiểm tra độ bền và độ tin cậy của sản phẩm bằng cách tạo ra các cú va đập (bump) hoặc rung động. Thiết bị này thường được sử dụng trong các ngành công nghiệp sản xuất, đặc biệt là trong lĩnh vực điện tử, ô tô, và hàng không, để kiểm tra khả năng chịu đựng của các thiết bị và linh kiện dưới các tác động cơ học.
Máy kiểm tra va đập Bump Tester thực hiện việc này bằng cách lặp lại các cú va đập có kiểm soát trong một thời gian dài, mô phỏng các điều kiện mà sản phẩm có thể gặp phải trong quá trình sử dụng. Các thông số của quá trình thử nghiệm như lực tác động, số lần va đập, và tần số có thể được điều chỉnh theo yêu cầu của thử nghiệm.
Trong quá trình thử nghiệm, mẫu thử thường được cố định trên thiết bị cố định hoặc trên bệ thử máy tác động, thử nghiệm được thực hiện với sóng nửa hình sin được tái tạo, Số lần lặp lại nửa sóng hình sin, gia tốc và thời lượng sóng được đặt theo các thông số kỹ thuật liên quan .
Chức năng mô tả máy kiểm tra va đập Bump Tester:
- Tuân thủ thông số kỹ thuật thử nghiệm IEC-68-2-29 (10g/ 16ms, 15g/6ms, 40g/6ms, 100g/2ms …..).
- Dễ dàng cài đặt và vận hành đơn giản, tiếng ồn thấp, không cần bảo trì.
- Thiết kế với cấu trúc cộng hưởng rất thấp, chống rung bằng túi khí giúp cách ly rung động sàn một cách hiệu quả.
- Bộ tạo sóng nửa hình sin có thể điều chỉnh, điều chỉnh dễ dàng với độ chính xác cao.
- Thiết kế nền tảng hợp kim, ổ cam động cơ servo và điều chỉnh tốc độ thử nghiệm.
- Thiết kế được cấp bằng sáng chế về giá trị gia tốc có thể điều chỉnh và thời gian sốc.
| Mô hình | KD1319-30 | KD1319-40 | KD1319-60 | KD1319-80 | KD1319-100 | KD1319-120 | KD1319-130 | KD1319-150 | |
|---|---|---|---|---|---|---|---|---|---|
| Kích thước bảng (cm) | 30 x 30 | 40 x 40 | 60x60 | 80 x 80 | 100 x 100 | 120 x 120 | 130 x 130 | 150 x 150 | |
| Bảng ma trận lỗ | Pith: 50 mm với M8 | Pith: 100 mm với M10 | Pith: 100 mm với M12 | ||||||
| Tối đa. Tải (kg) | 30 | 50 | 100 | 150 | 200 | 200 | 600 | 1000 | |
| Tối thiểu. Thời lượng (ms) | 1 | 1 | 2 | 3 | 5 | 5 | 6 | 6 | |
| Tối thiểu. Thời lượng (ms) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| Tốc độ kiểm tra (thời gian/phút) | Lên tới 120 | ||||||||
| Tối đa. Tốc độ thay đổi vận tốc (m/s) |
△
V ≤ 1,8
|
||||||||
| Sóng | Nửa sin | ||||||||
| Trọng lượng hệ thống (kg) | 480 | 900 | 1100 | 1600 | 2050 | 2920 | 6200 | 6500 | |
| Kích thước hệ thống (mm) | W | 720 | 920 | 1020 | 1120 | 1220 | 1514 | 1690 | 1690 |
| D | 600 | 788 | 888 | 900 | 1088 | 1334 | 1520 | 1520 | |
| H | 777 | 913 | 1009 | 1068 | 1058 | 1260 | 1250 | 1338 | |
| Bộ điều khiển | Giao diện con người; Kích thước: 430(W) x 430 (D) x1169 (H) mm | ||||||||
| Yêu cầu về nguồn điện | AC 220V hoặc 380V 50/60Hz | ||||||||
