Buồng bán hấp thụ – Thiết kế, thi công theo yêu cầu tại Việt Nam

Buồng bán hấp thụ (Semi-Anechoic Chamber – SAC) là hệ thống phòng thử nghiệm được sử dụng để tạo môi trường kiểm tra có kiểm soát về nhiễu điện từ, phục vụ các phép đo EMC/EMI, phát xạ bức xạ và miễn nhiễm điện từ. Khác với buồng chắn nhiễu điện từ thông thường, buồng bán hấp thụ được bổ sung hệ thống vật liệu hấp thụ RF trên các bề mặt bên trong nhằm hạn chế phản xạ sóng điện từ, kết hợp với mặt phẳng kim loại phản xạ để tạo điều kiện thử nghiệm phù hợp. Trên thị trường hiện có nhiều cấu hình buồng bán hấp thụ, trong đó buồng 3m và buồng 10m là hai cấu hình phổ biến được sử dụng cho các nhu cầu kiểm tra EMC khác nhau.

Buồng bán hấp thụ 3m là gì?

Buồng bán hấp thụ 3m là cấu hình phòng thử nghiệm sử dụng khoảng cách thử nghiệm danh nghĩa 3 mét giữa anten và thiết bị cần kiểm tra trong các phép đo phù hợp. Với kích thước và yêu cầu cơ sở hạ tầng thường thấp hơn so với hệ thống 10m, buồng 3m phù hợp với các phòng R&D, phòng thử nghiệm nội bộ và các ứng dụng cần kiểm tra EMC trong phạm vi công suất, kích thước DUT phù hợp. Một hệ thống 3m có thể được cấu hình với vách chắn RF, vật liệu hấp thụ, cửa RF, mặt phẳng đất phản xạ, bàn thử nghiệm, cột anten, bàn xoay và các bộ lọc nguồn tùy theo yêu cầu bài test. Một số hệ thống 3m thương mại hiện nay hỗ trợ cả radiated emission và radiated immunity, với các cấu hình dải tần khác nhau tùy thiết kế.

Buồng bán hấp thụ 10m là gì?

Buồng bán hấp thụ 10m được thiết kế cho khoảng cách thử nghiệm danh nghĩa 10 mét, thường được sử dụng trong các phòng thử nghiệm EMC cần không gian lớn hơn và yêu cầu kiểm tra theo các phương pháp đo 10m. Do khoảng cách thử nghiệm lớn hơn, kích thước tổng thể của buồng, vùng thử nghiệm, hệ thống anten, bàn xoay và các hạng mục phụ trợ cũng thường lớn hơn so với cấu hình 3m. Các hệ thống 10m thương mại có thể được thiết kế cho radiated emissions, radiated immunity và nhiều bài kiểm tra EMC compliance. Ví dụ, ETS-Lindgren giới thiệu FACT 10 là dòng buồng bán hấp thụ có khả năng thực hiện các phép đo phát xạ và miễn nhiễm điện từ, đồng thời hỗ trợ các cấu hình bàn xoay lớn cho DUT có kích thước đáng kể.

So sánh buồng bán hấp thụ 3m và 10m

Điểm khác biệt quan trọng giữa buồng 3m và buồng 10m nằm ở khoảng cách thử nghiệm và yêu cầu không gian của hệ thống. Buồng 3m thường có ưu thế về diện tích xây dựng và phù hợp với các phòng R&D hoặc kiểm tra sản phẩm có kích thước vừa và nhỏ, trong khi buồng 10m cần không gian lớn hơn nhưng cho phép triển khai các bài kiểm tra ở khoảng cách 10m và phù hợp với những DUT có kích thước lớn hơn. Việc lựa chọn 3m hay 10m không đơn thuần dựa vào diện tích nhà xưởng mà cần xem xét tiêu chuẩn áp dụng, loại sản phẩm, kích thước DUT, khoảng cách đo, dải tần, vùng thử nghiệm và yêu cầu về độ chính xác của phép đo.

Các cấu hình thực tế có thể khác nhau đáng kể tùy nhà cung cấp và tiêu chuẩn áp dụng. Ví dụ, một hệ thống 3m được Comtest công bố có thể hỗ trợ kiểm tra immunity ở khoảng cách 3m và shielding effectiveness từ 9 kHz đến 18 GHz, trong khi một hệ thống FACT 10 của ETS-Lindgren có thể được thiết kế cho các phép đo EMC ở khoảng cách 10m và các yêu cầu compliance quốc tế.

Cấu tạo của buồng bán hấp thụ

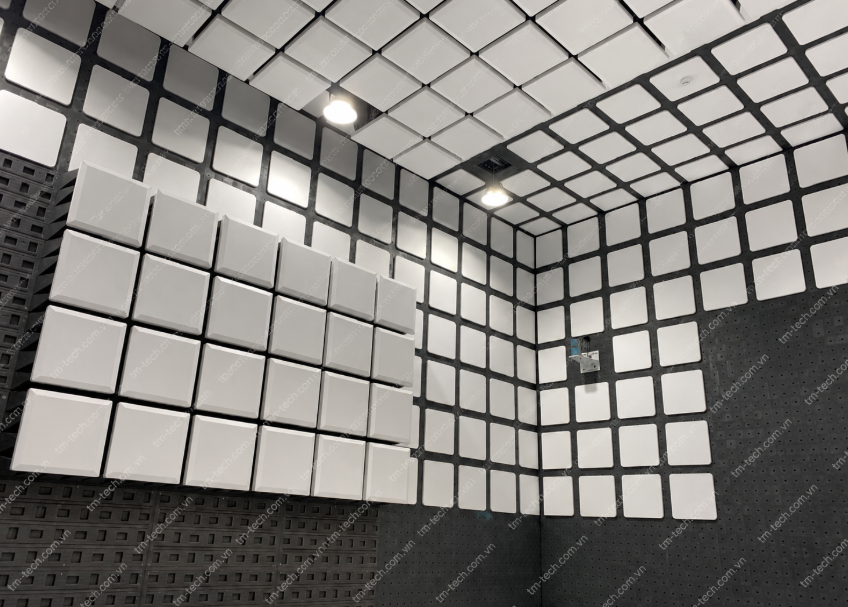

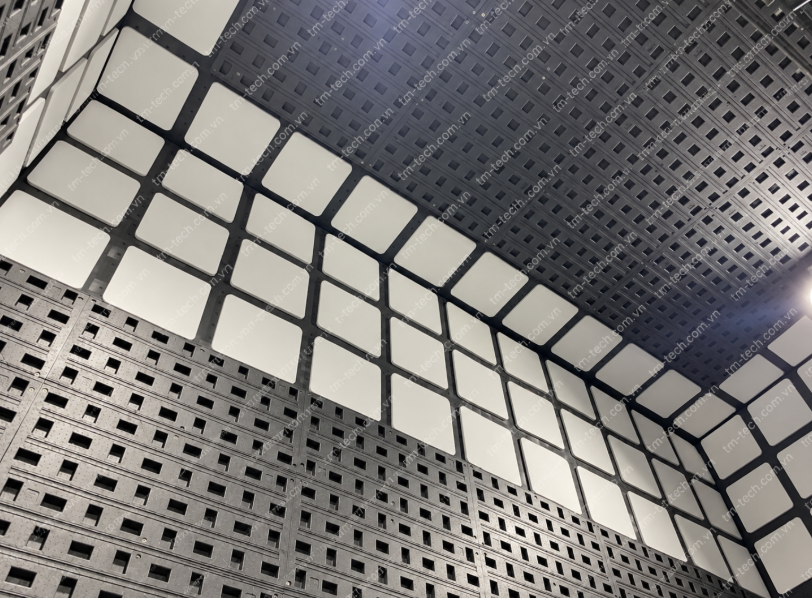

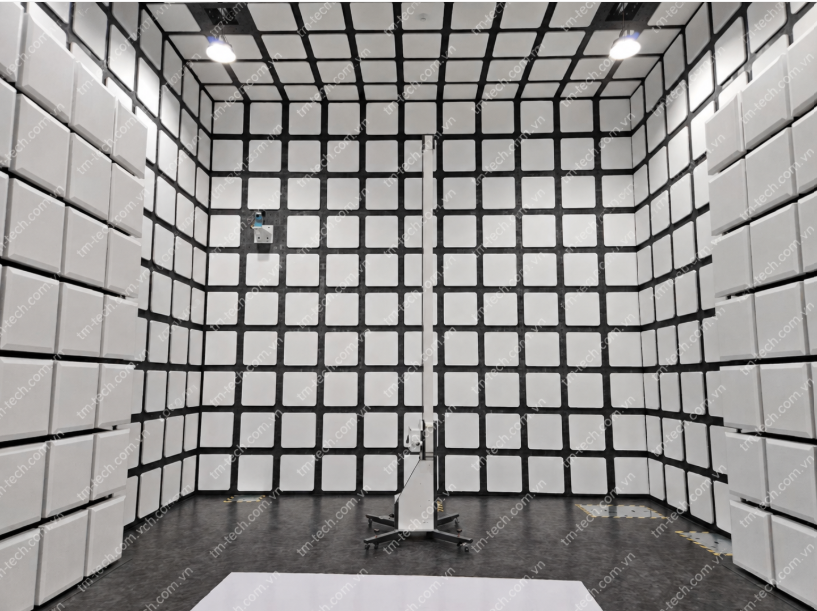

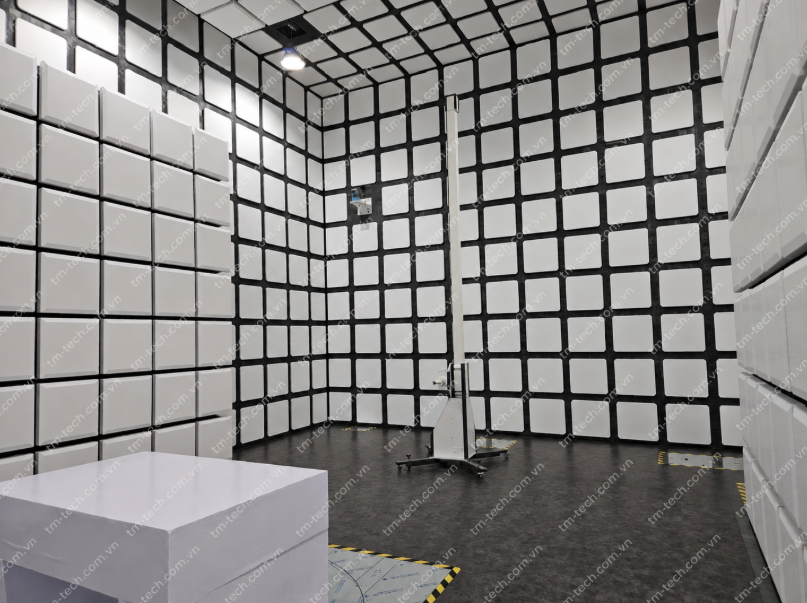

Một Semi-Anechoic Chamber hoàn chỉnh không chỉ bao gồm phần vách chắn điện từ mà là một hệ thống tích hợp nhiều hạng mục. Phần bao che RF có nhiệm vụ tạo môi trường chắn điện từ, trong khi ferrite tile và RF absorber được bố trí bên trong để hấp thụ năng lượng điện từ và hạn chế phản xạ. Ngoài ra, hệ thống có thể bao gồm RF shielded door, reflective ground plane, turntable, antenna mast, power line filter, honeycomb ventilation panel, cable penetration panel, waveguide và hệ thống chiếu sáng phù hợp. Cấu hình cụ thể sẽ phụ thuộc vào mục đích sử dụng và các phép thử mà khách hàng yêu cầu.

Ứng dụng của buồng bán hấp thụ

Buồng bán hấp thụ được sử dụng trong nhiều lĩnh vực như Automotive, EV, Battery, điện tử công nghiệp, thiết bị điện, viễn thông và R&D. Đối với Automotive, hệ thống có thể được thiết kế với không gian lớn để kiểm tra các linh kiện hoặc phương tiện tùy theo mục đích của phòng thử nghiệm. Đối với các thiết bị điện tử và sản phẩm công nghiệp, buồng có thể được cấu hình theo kích thước DUT và yêu cầu đo. Các hệ thống 10m hiện được sử dụng trong nhiều phòng thử nghiệm EMC cho thiết bị thương mại và Automotive; một số cơ sở tại Việt Nam cũng đã triển khai hệ thống 10m cho các phép thử EMC.

TM-TECH thiết kế và thi công buồng bán hấp thụ theo yêu cầu

TM-TECH nhận thiết kế, tích hợp và thi công buồng bán hấp thụ tại Việt Nam theo yêu cầu của khách hàng. Thay vì áp dụng một cấu hình cố định, TM-TECH có thể xây dựng phương án dựa trên kích thước phòng, khoảng cách thử nghiệm 3m hoặc 10m, loại DUT, dải tần, bài kiểm tra, tiêu chuẩn áp dụng và thiết bị đo dự kiến sử dụng. TM-TECH cũng có phạm vi ứng dụng trong Automotive Electronics, EV, Battery, PV, Energy Storage và Motor Control, là những lĩnh vực có nhu cầu cao về các hệ thống kiểm tra EMC/EMI. Vì vậy, buồng bán hấp thụ có thể được thiết kế như một phần của phòng thử nghiệm EMC hoàn chỉnh, tích hợp cùng anten, máy phân tích, nguồn, tải, bàn xoay, hệ thống điều khiển và các thiết bị phụ trợ theo yêu cầu dự án.

Lựa chọn buồng 3m hay 10m?

Việc lựa chọn buồng bán hấp thụ 3m hay 10m cần được xác định từ yêu cầu thử nghiệm chứ không chỉ dựa vào kích thước phòng. Nếu mục tiêu là R&D, kiểm tra nội bộ hoặc các bài thử phù hợp với khoảng cách 3m, cấu hình 3m có thể được xem xét. Với các phòng thử nghiệm cần khoảng cách 10m, DUT lớn hoặc yêu cầu compliance tương ứng, cấu hình 10m có thể được lựa chọn. Trước khi thiết kế, TM-TECH có thể tiếp nhận SOR, tiêu chuẩn, kích thước DUT và yêu cầu mặt bằng để xây dựng phương án buồng phù hợp.
