Đầu dò đo điện trở bốn dây ETA4558

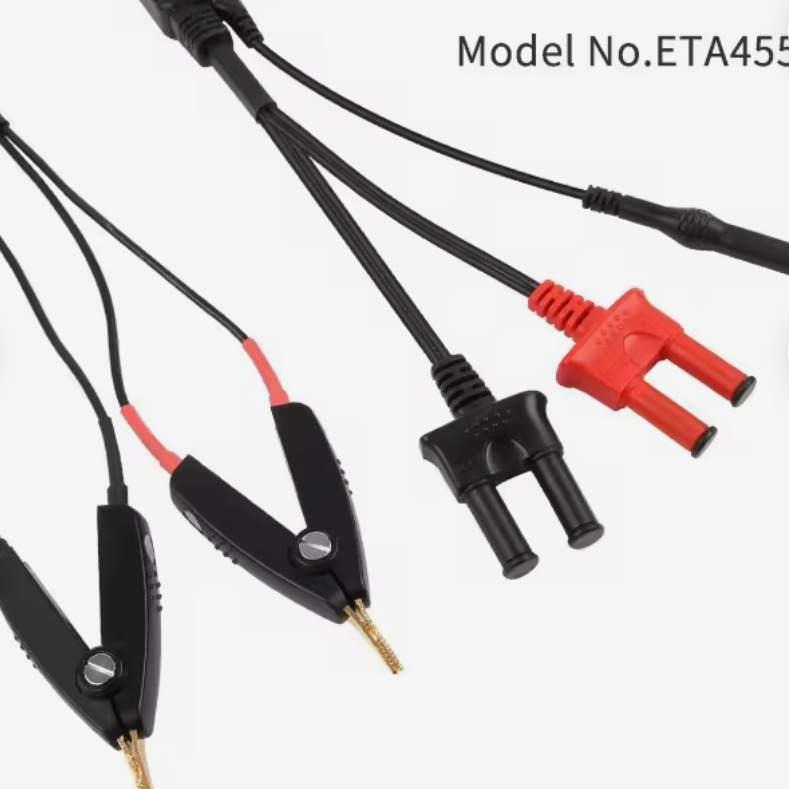

Đầu dò đo điện trở bốn dây Kelvin Kelvin Clip Test Leads Model ETA4558 là bộ dây đo chuyên dụng được sử dụng để thực hiện các phép đo điện trở có độ chính xác cao bằng phương pháp Kelvin 4 dây (4-Wire Kelvin Measurement). Khác với phương pháp đo điện trở hai dây thông thường, phương pháp Kelvin sử dụng hai dây để cấp dòng điện qua mẫu và hai dây riêng biệt để đo điện áp trực tiếp trên mẫu, từ đó giảm đáng kể ảnh hưởng của điện trở dây dẫn, điện trở tiếp xúc và các thành phần điện trở không mong muốn trong mạch đo. ETA4558 được thiết kế dưới dạng Kelvin Clip Test Leads, cho phép kẹp trực tiếp vào mẫu thử hoặc đầu cực cần đo, phù hợp với các ứng dụng đo điện trở thấp, kiểm tra tiếp xúc điện, kiểm tra linh kiện, vật liệu dẫn điện, busbar, đầu nối, pin và các sản phẩm điện – điện tử. Đây là phụ kiện đo lường quan trọng khi sử dụng cùng các thiết bị như Low Resistance Ohmmeter, Micro-Ohmmeter, Resistance Meter, Source Measure Unit (SMU) hoặc các hệ thống đo điện trở sử dụng phương pháp Kelvin.

Đầu dò Kelvin 4 dây là gì?

Kelvin 4-wire test lead là loại dây đo được thiết kế để thực hiện phép đo điện trở theo nguyên lý bốn dây, trong đó đường cấp dòng và đường cảm nhận điện áp được tách biệt. Hai dây dẫn được sử dụng để đưa dòng thử qua mẫu, trong khi hai dây còn lại đo điện áp rơi trên chính phần vật liệu cần kiểm tra. Vì dòng điện và điện áp được đo qua các đường dẫn riêng biệt, điện trở của dây dẫn và một phần điện trở tiếp xúc không nằm trực tiếp trong phép tính điện trở của mẫu. Phương pháp này đặc biệt hữu ích khi đo các giá trị điện trở rất thấp, nơi mà chỉ vài milliohm hoặc micro-ohm điện trở phụ cũng có thể gây ra sai số đáng kể. ETA4558 sử dụng đầu kẹp Kelvin để tạo tiếp xúc đồng thời với hai đường dòng và hai đường sense trên cùng vị trí đo, giúp người sử dụng thực hiện phép đo nhanh chóng mà không cần thiết kế bộ gá phức tạp cho từng mẫu.

Nguyên lý đo điện trở bằng phương pháp Kelvin 4 dây

Phương pháp Kelvin 4 dây dựa trên nguyên lý định luật Ohm, trong đó điện trở của mẫu được xác định từ điện áp đo được và dòng điện chạy qua mẫu. Khi thực hiện phép đo, nguồn đo cung cấp một dòng điện xác định qua hai đầu Current của Kelvin clip. Hai đầu Sense được kết nối với thiết bị đo điện áp và đo trực tiếp điện áp rơi trên mẫu. Vì đầu vào đo điện áp của thiết bị có trở kháng rất cao nên dòng điện chạy qua đường Sense rất nhỏ, do đó điện trở của dây Sense gần như không ảnh hưởng đáng kể đến kết quả đo. Thiết bị sau đó tính toán điện trở của mẫu dựa trên mối quan hệ giữa điện áp và dòng điện. Đây chính là ưu điểm quan trọng của phương pháp 4 dây so với phép đo hai dây, đặc biệt khi kiểm tra các đối tượng có điện trở rất nhỏ.

Tại sao cần sử dụng Kelvin Clip khi đo điện trở thấp?

Khi đo điện trở lớn, điện trở của dây đo thường rất nhỏ so với điện trở cần đo nên ảnh hưởng của dây dẫn có thể không đáng kể. Tuy nhiên, khi đo các đối tượng có điện trở chỉ vài ohm, milliohm hoặc micro-ohm, điện trở của chính dây đo và điểm tiếp xúc có thể trở thành một phần đáng kể trong kết quả. Ví dụ, nếu mẫu có điện trở rất thấp nhưng dây đo và tiếp điểm có tổng điện trở tương đương hoặc lớn hơn điện trở mẫu, phép đo hai dây có thể cho kết quả cao hơn thực tế. Kelvin Clip giải quyết vấn đề này bằng cách tách đường cấp dòng và đường đo điện áp, giúp hệ thống đo tập trung vào điện áp rơi thực tế trên mẫu. Đây là lý do đầu dò Kelvin được sử dụng phổ biến trong các phép đo điện trở thấp và kiểm tra chất lượng kết nối điện.

Cấu tạo của Kelvin Clip Test Leads ETA4558

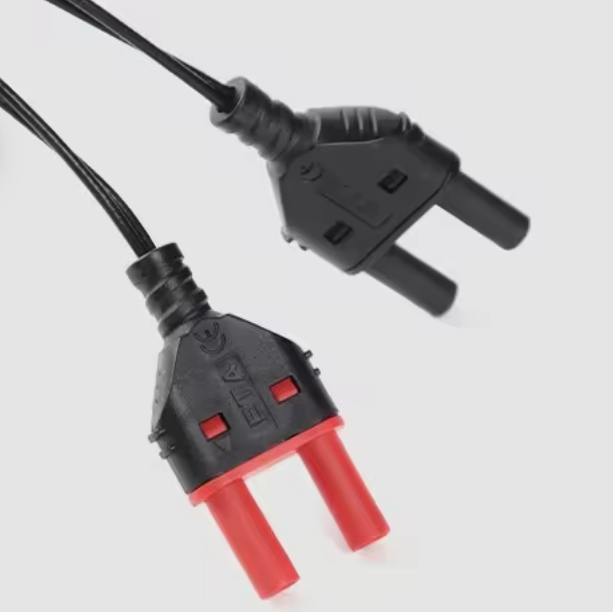

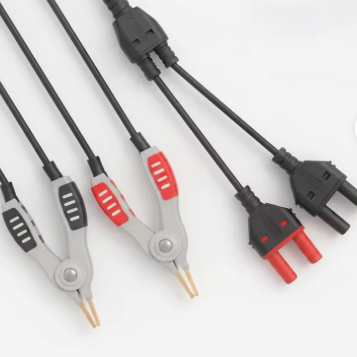

ETA4558 Kelvin Clip Test Leads về cơ bản bao gồm hệ thống dây dẫn đo bốn dây kết hợp với đầu kẹp Kelvin chuyên dụng. Đầu kẹp được thiết kế để tạo nhiều điểm tiếp xúc điện trên mẫu, trong đó các tiếp điểm Current và Sense được bố trí tách biệt về mặt điện nhưng có thể tác động lên cùng khu vực cần đo. Dây dẫn được kết nối tới thiết bị đo thông qua các đầu nối phù hợp với hệ thống đo. Khi kẹp vào mẫu, người vận hành có thể thực hiện phép đo mà không cần giữ đầu dò bằng tay trong suốt thời gian kiểm tra. Cấu trúc dạng clip cũng giúp cải thiện tính ổn định của phép đo đối với các mẫu có đầu cực, thanh dẫn điện, dây dẫn hoặc linh kiện cần kiểm tra nhiều lần.

ETA4558 dùng cho những thiết bị đo nào?

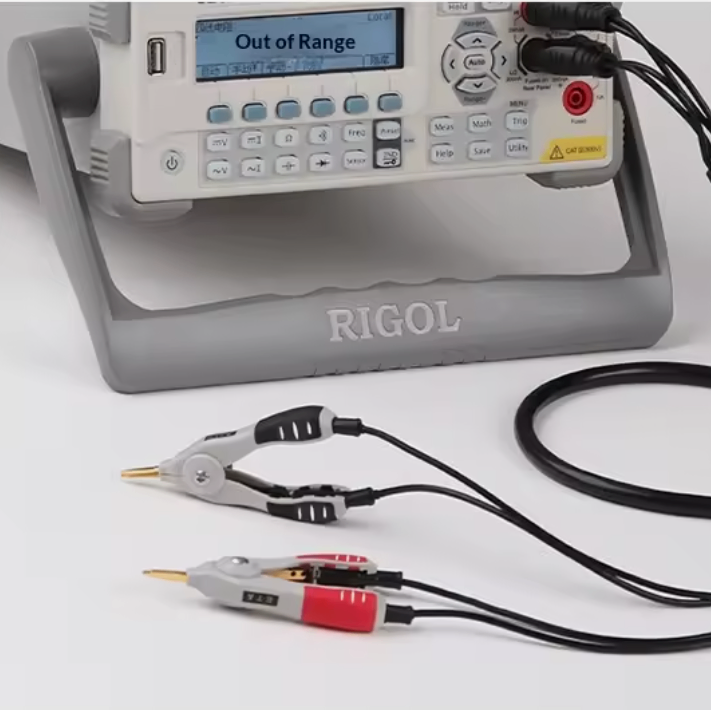

Kelvin Clip Test Leads ETA4558 có thể được sử dụng cùng các thiết bị đo điện trở hỗ trợ phương pháp 4-wire Kelvin measurement, tùy thuộc vào loại đầu nối và yêu cầu điện của thiết bị. Các thiết bị phổ biến bao gồm Micro-Ohmmeter, Low Resistance Tester, Digital Low Resistance Meter, hệ thống đo điện trở tiếp xúc và một số thiết bị Source Measure Unit có chức năng đo điện trở bốn dây. Khi lựa chọn dây đo, ngoài model của đầu dò cần kiểm tra khả năng tương thích của đầu nối, cấu hình chân Current/Sense, dòng thử tối đa và phạm vi điện trở của thiết bị đo. Việc xác nhận tương thích trước khi sử dụng giúp đảm bảo hệ thống đo hoạt động đúng và tránh trường hợp kết nối sai chân hoặc vượt quá giới hạn dòng của dây đo.

Ứng dụng của đầu dò đo điện trở bốn dây Kelvin ETA4558

ETA4558 Kelvin Clip Test Leads có thể được sử dụng trong nhiều ứng dụng kiểm tra điện trở thấp. Trong ngành điện – điện tử, đầu dò có thể dùng để kiểm tra điện trở của dây dẫn, đầu nối, terminal, contact, busbar và các điểm tiếp xúc điện. Trong ngành sản xuất pin và battery pack, phép đo Kelvin có thể được sử dụng để kiểm tra điện trở của các kết nối điện, thanh cái, mối nối và các điểm tiếp xúc cần kiểm soát điện trở thấp. Trong lĩnh vực ô tô và xe điện, phương pháp này có thể hỗ trợ kiểm tra các kết nối điện công suất cao, terminal, connector và các điểm nối trong hệ thống điện. Ngoài ra, Kelvin Clip còn được sử dụng trong phòng thí nghiệm vật liệu để xác định điện trở của các vật liệu dẫn điện hoặc kiểm tra sự thay đổi điện trở sau các quá trình nhiệt, cơ học hoặc môi trường.

Kelvin Clip trong kiểm tra pin và Battery Pack

Trong ngành pin lithium-ion và battery pack, điện trở của các điểm kết nối có thể ảnh hưởng đến hiệu suất và khả năng phát nhiệt của hệ thống. Các điểm tiếp xúc như terminal, connector, busbar hoặc mối nối có điện trở cao hơn yêu cầu có thể tạo ra tổn hao công suất và nhiệt khi dòng điện lớn chạy qua. Phương pháp đo bốn dây cho phép kỹ sư kiểm tra điện trở của từng điểm kết nối với độ chính xác tốt hơn so với phép đo hai dây. ETA4558 có thể được sử dụng để kết nối với thiết bị đo điện trở thấp và thực hiện phép đo trực tiếp trên vị trí cần kiểm tra, hỗ trợ quá trình kiểm tra chất lượng cell, module hoặc battery pack tùy theo phạm vi đo và cấu hình của hệ thống.

Kelvin Clip trong kiểm tra busbar và kết nối điện

Đối với busbar, terminal và các mối nối công suất, điện trở tiếp xúc là một thông số quan trọng. Một điểm nối có điện trở cao bất thường có thể gây ra nhiệt cục bộ khi dòng điện lớn chạy qua. Kelvin 4-wire measurement cho phép kỹ sư đo điện trở của khu vực kết nối mà giảm ảnh hưởng của dây dẫn đo và các phần điện trở ngoài vùng cần kiểm tra. Với đầu kẹp Kelvin, người vận hành có thể bố trí hai điểm cấp dòng ở phía ngoài và hai điểm Sense ở phía trong khu vực cần đo, từ đó xác định điện áp rơi trên chính phần kết nối cần đánh giá. Cách bố trí này đặc biệt hữu ích khi kiểm tra chất lượng crimp, terminal, connector, busbar hoặc các điểm tiếp xúc có điện trở rất thấp.

Kelvin Clip dùng để kiểm tra điện trở tiếp xúc

Contact Resistance Measurement là một trong những ứng dụng quan trọng của phương pháp Kelvin. Khi hai bề mặt kim loại tiếp xúc với nhau, điện trở tại điểm tiếp xúc phụ thuộc vào vật liệu, lực ép, diện tích tiếp xúc, tình trạng bề mặt, lớp oxide và các yếu tố cơ khí khác. Đối với connector, relay, switch, terminal hoặc contact, điện trở tiếp xúc cần được kiểm soát để đảm bảo thiết bị hoạt động ổn định. Sử dụng Kelvin Clip kết hợp với thiết bị đo điện trở thấp giúp giảm ảnh hưởng của điện trở dây dẫn và tập trung phép đo vào khu vực tiếp xúc cần kiểm tra.

Ưu điểm của phương pháp đo điện trở bốn dây

Ưu điểm lớn nhất của 4-wire Kelvin measurement là giảm ảnh hưởng của điện trở dây dẫn và điện trở tiếp xúc lên kết quả đo. Trong phương pháp hai dây, cùng một cặp dây vừa cấp dòng vừa đo điện áp nên điện trở của dây và các điểm tiếp xúc nằm trong tổng giá trị được đo. Với phương pháp bốn dây, đường Current và Sense được tách biệt, giúp phép đo phù hợp hơn với các đối tượng có điện trở thấp. Điều này đặc biệt quan trọng trong kiểm tra sản xuất, nơi sự khác biệt chỉ vài milliohm có thể phản ánh sự thay đổi về chất lượng kết nối hoặc quá trình gia công. Khi kết hợp với thiết bị đo có độ phân giải cao và quy trình tiếp xúc ổn định, Kelvin Clip có thể giúp tăng độ tin cậy và khả năng lặp lại của phép đo.

Kelvin Clip khác gì với kẹp đo thông thường?

Kẹp đo thông thường thường chỉ có hai đường điện được sử dụng để cấp dòng và đo điện áp trên cùng một đường dẫn. Trong khi đó, Kelvin Clip có cấu trúc nhiều điểm tiếp xúc để tách riêng đường cấp dòng và đường Sense. Đây là điểm khác biệt quan trọng khi đo điện trở thấp. Nếu sử dụng kẹp thông thường cho một phép đo milliohm, điện trở của dây và tiếp xúc có thể trở thành nguồn sai số đáng kể. Kelvin Clip được thiết kế để hệ thống đo có thể thực hiện phép đo bốn dây trực tiếp trên mẫu mà không cần sử dụng nhiều đầu dò rời. Nhờ vậy, quá trình đo thuận tiện hơn và giảm khả năng thay đổi vị trí tiếp xúc giữa các lần đo.

Những yếu tố ảnh hưởng đến phép đo bằng Kelvin Clip

Mặc dù phương pháp Kelvin giúp giảm nhiều nguồn sai số, kết quả đo vẫn phụ thuộc vào nhiều yếu tố như vị trí đặt kẹp, lực tiếp xúc, tình trạng bề mặt mẫu, dòng thử, nhiệt độ và chất lượng dây dẫn. Đối với mẫu có điện trở rất thấp, vị trí của hai điểm Sense có thể ảnh hưởng trực tiếp đến giá trị đo vì thiết bị đang đo điện áp trên một đoạn rất nhỏ của vật dẫn. Vì vậy, cần đặt Kelvin Clip đúng vị trí và duy trì điều kiện tiếp xúc ổn định giữa các lần đo. Bề mặt mẫu cũng cần sạch và không có lớp oxide hoặc chất bẩn bất thường nếu phương pháp thử yêu cầu tiếp xúc kim loại trực tiếp. Khi xây dựng quy trình QC, doanh nghiệp nên quy định rõ vị trí kẹp, lực tiếp xúc và điều kiện đo để đảm bảo kết quả giữa các mẫu có thể so sánh được.

Ứng dụng ETA4558 trong phòng QC và R&D

Trong phòng QC/QA, ETA4558 có thể được sử dụng để kiểm tra nhanh điện trở thấp của sản phẩm và điểm kết nối trong quá trình sản xuất. Kết quả đo có thể được so sánh với giới hạn kỹ thuật để phát hiện các sản phẩm có điện trở bất thường. Trong phòng R&D, Kelvin Clip hỗ trợ kỹ sư nghiên cứu ảnh hưởng của vật liệu, thiết kế connector, lực ép, công nghệ hàn, crimping hoặc xử lý bề mặt đến điện trở kết nối. Khi kết hợp với thiết bị đo có chức năng ghi dữ liệu, kết quả có thể được lưu trữ để phân tích xu hướng và phục vụ việc cải tiến thiết kế.

Các ứng dụng phổ biến của Kelvin 4-Wire Test Leads

Đầu dò Kelvin 4 dây được sử dụng trong nhiều lĩnh vực như kiểm tra điện trở tiếp xúc connector, terminal và relay; điện trở busbar; điện trở dây dẫn; điện trở mối nối; điện trở shunt; kiểm tra điểm hàn; kiểm tra kết nối pin và battery pack; kiểm tra linh kiện công suất; kiểm tra vật liệu dẫn điện và các phép đo low resistance. Trong sản xuất công nghiệp, việc sử dụng đầu dò Kelvin giúp chuyển từ phương pháp đo thủ công sang một quy trình đo có tính tiêu chuẩn hóa cao hơn. Tuy nhiên, phạm vi ứng dụng thực tế của ETA4558 cần được xác nhận dựa trên thông số kỹ thuật của đầu dò và thiết bị đo được kết nối.

Cách lựa chọn Kelvin Clip Test Leads phù hợp

Khi lựa chọn Kelvin Clip Test Leads, không nên chỉ quan tâm đến hình dạng đầu kẹp. Các thông số cần kiểm tra bao gồm loại đầu nối, cấu hình chân Current và Sense, dòng điện thử tối đa, điện áp tối đa, phạm vi đo, chiều dài dây, kích thước mẫu và khoảng mở của kẹp. Nếu sử dụng trong hệ thống đo điện trở rất thấp, cần đặc biệt quan tâm đến chất lượng tiếp điểm và khả năng chịu dòng của đường Current. Đối với ứng dụng battery hoặc busbar, cần xác định dòng thử tối đa và kích thước điểm kết nối trước khi lựa chọn. Đối với các thiết bị đo cụ thể, cần kiểm tra sơ đồ chân của thiết bị và ETA4558 để đảm bảo kết nối đúng cấu hình Kelvin.

ETA4558 – Giải pháp kết nối cho phép đo điện trở chính xác

Kelvin Clip Test Leads Model ETA4558 là phụ kiện đo lường dành cho các hệ thống cần thực hiện phép đo điện trở bằng phương pháp bốn dây. Thiết kế dạng Kelvin Clip giúp người sử dụng dễ dàng tạo kết nối đồng thời cho đường cấp dòng và đường Sense trên mẫu thử, phù hợp với các ứng dụng đo điện trở thấp và kiểm tra điện trở tiếp xúc. Khi được sử dụng cùng thiết bị đo tương thích, ETA4558 giúp giảm ảnh hưởng của điện trở dây dẫn và hỗ trợ xây dựng quy trình kiểm tra có độ ổn định cao. Đây là giải pháp hữu ích cho các phòng thí nghiệm, phòng QC/QA và dây chuyền sản xuất trong ngành điện tử, ô tô, xe điện, pin và các sản phẩm công nghiệp sử dụng kết nối điện trở thấp.

TM-TECH cung cấp Kelvin Clip Test Leads ETA4558

TM-TECH cung cấp đầu dò đo điện trở bốn dây Kelvin ETA4558 cho các ứng dụng kiểm tra điện trở thấp và đo điện trở tiếp xúc. TM-TECH có thể hỗ trợ khách hàng xác định khả năng tương thích giữa ETA4558 và thiết bị đo hiện có, kiểm tra cấu hình đầu nối, phương pháp đấu dây Current/Sense và lựa chọn giải pháp phù hợp với mẫu thử. Đối với các dự án kiểm tra pin, battery pack, busbar, connector hoặc terminal, khách hàng có thể cung cấp thông tin về mẫu, phạm vi điện trở cần đo và model thiết bị đo để được tư vấn cấu hình Kelvin phù hợp. Việc lựa chọn đúng đầu dò và thiết bị đo ngay từ đầu giúp hạn chế sai số do kết nối và đảm bảo hệ thống đo đáp ứng yêu cầu kiểm tra thực tế.
