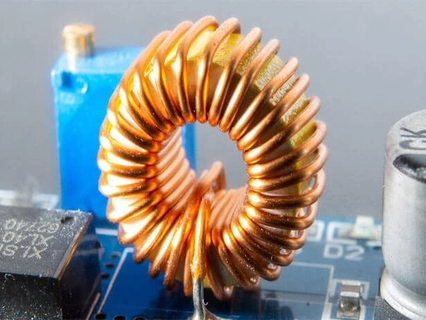

Để kiểm tra chất lượng, độ đồng đều của cuộn dây trước khi được vào lắp rắp hoặc cung cấp cho khách hàng, việc quan trọng nhất chính là phải đảm bảo được sự đồng đều về mặt chất lượng và khả năng sử dụng

Để có thể đánh giá một cách chính xác chất lượng của loại linh kiện này, chúng ta thường sử dụng một phương pháp gọi là thử nghiệm xung (Impulse testing hoặc surge testing). Vậy phương pháp này là như thế nào và loại thiết bị nào sử dụng cho phương pháp kiểm tra này, mời bạn tham khảo trong bài viết sau

Thử nghiệm xung là gì?

Thử nghiệm xung (đôi khi gọi là bài kiểm tra sự đột biến) là phương pháp để xác định BIL (mức xung cơ bản) bằng cách áp dụng tần số cao, điện áp cao để kiểm tra hoạt động của cuộn dây trong những tình huống điện tăng cao đột biến và kiểm tra xem lớp cách điện có tốt hay không, có đảm bảo động cơ sẽ không bị hỏng hay không

Thông thường để kiểm tra nhanh chóng và hàng loạt xung của các cuộn dây, ta sẽ sử dụng một thiết bị gọi là máy thử xung cao áp hay còn gọi là impulse winding tester. Đây là thiết bị được thiết kế đặc biệt cho ứng dụng này, dưới đây cùng tìm hiểu sơ qua về phương thức hoạt động của loại máy này nhé

Cách thức hoạt động của máy Impulse Winding Tester Hipot testing

Thử nghiệm xung bằng Winding Impulse Tester được coi là phương pháp hữu hiệu và tin cậy nhất để kiểm tra xung cuộn dây. Hipot testing

– Đầu tiên, thiết bị sẽ cấp một điện áp thử nghiệm vào cuộn dây chuẩn và tốt nhất để lấy tín hiệu đó ra làm mẫu. Mẫu xung này sẽ được lưu trữ lại trong bộ nhớ của thiết bị

– Sau đó, chúng ta tiến hành phép đo ở mức điện áp tương tự với các cuộn dây khác (cùng loại với mẫu gốc). Tín hiệu thu được sẽ nhanh chóng được so sánh với mẫu gốc để xem cuộn dây đó có đạt các tiêu chuẩn như mẫu hay không (kiểm tra PASS/FAIL)

Với các phương pháp kiểm tra thông thường bằng máy hiện sóng, người thợ kỹ thuật phải suy ra các lỗi trong xung cuộn dây bằng cách đặt các điện áp xung qua các đầu nối của cuộn dây và quan sát các dạng sóng tạo thành. Chúng ta sẽ so sánh các dạng sóng của một cuộn dây chuẩn với các cuộn dây khác để xem chúng có đạt tiêu chuẩn hay không. Hipot testing

Nhược điểm của phương pháp đo thông thường này chính là không thể kiểm tra ở các điện áp quá cao

Tại sao cần phải thực hiện kiểm tra xung cao áp?

Với sự tiến bộ của khoa học công nghệ, khi mà mọi thứ cần được tối ưu diện tích để cho ra các sản phẩm nhỏ gọn với hiệu năng cao – các loại động cơ nhỏ hơn hiện đại hơn củng được ra đời

Gần đây, hệ số chiếm dụng không gian của stato trong động cơ ngày càng tăng trong khi kích thước của motor càng ngày phải càng nhỏ để dáp ứng cho nhiều ứng dụng khác nhau. Điều này gây ra một thách thức về việc thu hẹp của khoảng cách giữa stato và rotor có thể gây ra phóng điện nội bộ, dẫn đến hỏng động cơ

Động cơ hỏng củng có thể gây ra do các lớp cách điện kém giữa động cơ và bề mặt bên ngoài. Do đó, cần phải thực hiện kiểm tra xung cao áp để biết được lớp cách điện có còn tốt hay không? Hạn chế xảy ra những lỗi đột biến có thể làm cháy động cơ
