Impulse Winding Test là gì?

Impulse Winding Test là gì? Đây là câu hỏi mà nhiều người đặt ra khi tìm hiểu về kiểm tra chất lượng cuộn dây trong các thiết bị điện. Impulse Winding Test (IWT) là phương pháp kiểm tra khả năng chịu đựng của cuộn dây trước các xung điện áp cao, đảm bảo tính toàn vẹn và chất lượng của các thiết bị như máy biến áp, động cơ điện, và cuộn cảm.

Phương pháp này không chỉ giúp phát hiện sớm các lỗi tiềm ẩn mà còn nâng cao độ tin cậy của thiết bị trong quá trình vận hành thực tế.

Impulse Winding Test là gì và nguyên lý hoạt động?

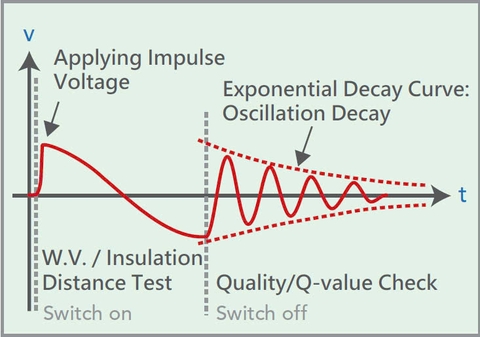

Impulse Winding Test kiểm tra chất lượng cuộn dây bằng cách áp dụng xung điện áp cao trong thời gian ngắn (vài micro giây). Quá trình này giúp phát hiện các lỗi như:

• Chập vòng dây (turn-to-turn short circuit).
• Cách điện kém giữa các vòng dây.
• Khuyết tật trong cuộn dây do sản xuất hoặc hao mòn.

Quy trình thực hiện IWT gồm 4 bước chính:

1. Kết nối thiết bị: Cuộn dây được nối với máy thử nghiệm xung.
2. Cấu hình tham số: Thiết lập điện áp và thời gian xung theo tiêu chuẩn.
3. Thực hiện kiểm tra: Áp dụng xung điện và ghi nhận dạng sóng phản hồi.
4. Phân tích kết quả: So sánh dạng sóng đo được với dạng sóng chuẩn để phát hiện lỗi.

Các tiêu chuẩn liên quan đến Impulse Winding Test

Khi tìm hiểu về “Impulse Winding Test là gì?”, bạn sẽ thấy rằng phương pháp này tuân theo nhiều tiêu chuẩn quốc tế để đảm bảo tính đồng nhất và hiệu quả. Một số tiêu chuẩn phổ biến gồm:

1. IEC 60034-15: Quy định về kiểm tra độ bền cách điện của cuộn dây trong động cơ điện.
2. ANSI/EASA AR100: Tiêu chuẩn Hoa Kỳ hướng dẫn bảo trì và kiểm tra động cơ điện.
3. IEEE 522: Phương pháp kiểm tra xung áp dụng cho máy biến áp và động cơ điện.
4. JEC-1030: Tiêu chuẩn Nhật Bản về kiểm tra cuộn dây trong máy biến áp.
5. UL 1446: Tiêu chuẩn của UL về đánh giá vật liệu cách điện, yêu cầu kiểm tra IWT.

Lợi ích khi áp dụng Impulse Winding Test

1. Phát hiện lỗi sớm: Giúp phát hiện các vấn đề về cuộn dây trước khi thiết bị được sử dụng.
2. Đảm bảo chất lượng sản phẩm: Giúp thiết bị vận hành bền bỉ và an toàn hơn.
3. Tiết kiệm chi phí bảo trì: Giảm thiểu rủi ro hư hỏng trong quá trình sử dụng.

Kết luận

Impulse Winding Test là một phương pháp kiểm tra không thể thiếu trong ngành điện tử và điện cơ. Hiểu rõ "Impulse Winding Test là gì?" và các tiêu chuẩn liên quan sẽ giúp bạn đảm bảo chất lượng sản phẩm, từ đó tăng độ tin cậy và giảm chi phí vận hành.

Nếu bạn đang tìm kiếm giải pháp kiểm tra cuộn dây hoặc cần tư vấn về phương pháp IWT, hãy để lại bình luận bên dưới để được hỗ trợ!
