Impulse Winding Test Là Gì? Tìm Hiểu Công Nghệ Kiểm Tra Chất Lượng Cuộn Dây

Trong lĩnh vực sản xuất và kiểm tra các linh kiện điện tử, đặc biệt là các thành phần cuộn dây như động cơ, máy biến áp hay cuộn cảm, Impulse Winding Test (IWT) đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm. Vậy Impulse Winding Test là gì? Hãy cùng khám phá chi tiết về công nghệ này, cách thức hoạt động, ứng dụng thực tế và lợi ích mà nó mang lại dựa trên thông tin từ tài liệu kỹ thuật của thiết bị Model 19036 từ Chroma ATE.

Impulse Winding Test Là Gì?

Impulse Winding Test (Thử nghiệm cuộn dây xung) là một phương pháp kiểm tra không phá hủy, sử dụng xung điện áp cao, năng lượng thấp và tốc độ nhanh để đánh giá chất lượng cách điện và hiệu suất của các linh kiện cuộn dây. Phương pháp này nhằm phát hiện các khuyết tật tiềm ẩn như ngắn mạch giữa các vòng dây (turn-to-turn short), ngắn mạch giữa các lớp (layer-to-layer short), phóng điện bề mặt (flashover) hay phóng điện corona (corona discharge).

Nguyên lý hoạt động của IWT dựa trên việc áp dụng một xung điện áp vào cuộn dây (DUT - Device Under Test) và phân tích dạng sóng cộng hưởng (resonant waveform) sinh ra từ sự tương tác giữa điện cảm (inductance) và điện dung lạc (stray capacitance) của cuộn dây. Bằng cách so sánh dạng sóng này với mẫu chuẩn (golden sample), hệ thống có thể xác định sản phẩm đạt hay không đạt chất lượng. Impulse Winding Test Là Gì?

Cách Hoạt Động của Impulse Winding Test

Theo tài liệu kỹ thuật của Model 19036, quá trình thử nghiệm IWT diễn ra như sau:

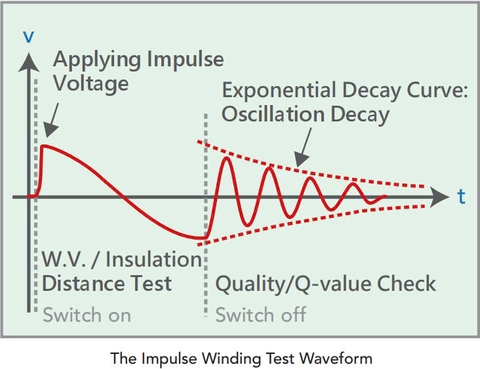

1. Áp dụng xung điện áp: Khi công tắc bật, một xung điện áp (tối đa 6 kV với bước 0.01 kV trên Model 19036) được áp dụng vào cuộn dây. Điện áp này kiểm tra khả năng cách điện giữa các vòng dây.

1. Phân tích dạng sóng cộng hưởng: Khi công tắc tắt, cuộn dây cộng hưởng với điện dung lạc, tạo ra dạng sóng dao động suy giảm (oscillation decay). Tốc độ suy giảm của dạng sóng phản ánh mức độ mất năng lượng và chất lượng của cuộn dây.

1. So sánh với mẫu chuẩn: Thiết bị sử dụng các tiêu chí đánh giá (judgments) để phân tích sự khác biệt giữa dạng sóng của DUT và mẫu chuẩn.

Model 19036 hỗ trợ 7 tiêu chí đánh giá trong chế độ thử nghiệm thông thường và 2 tiêu chí trong chế độ Breakdown Voltage (BDV):

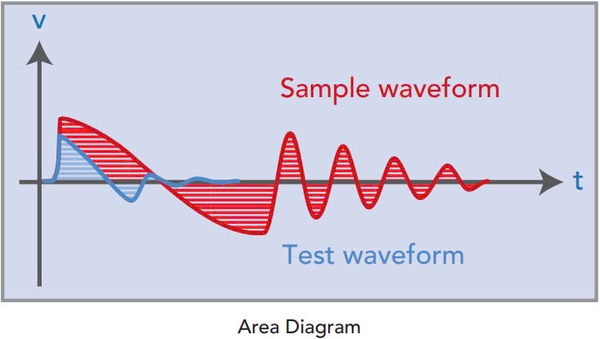

• Area: Đo diện tích tổng của dạng sóng, phát hiện cách điện kém hoặc chất lượng cuộn dây thấp.

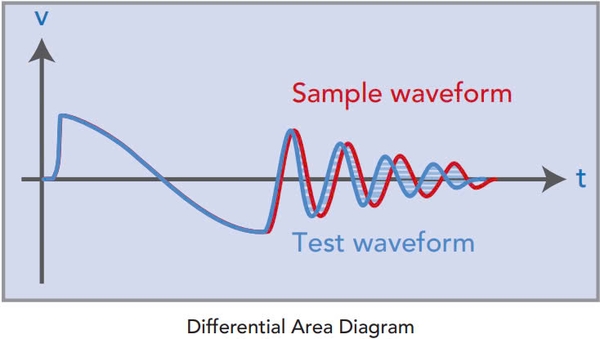

• Differential Area: So sánh vùng không chồng lấp giữa dạng sóng DUT và mẫu chuẩn, xác định sự khác biệt về điện cảm.

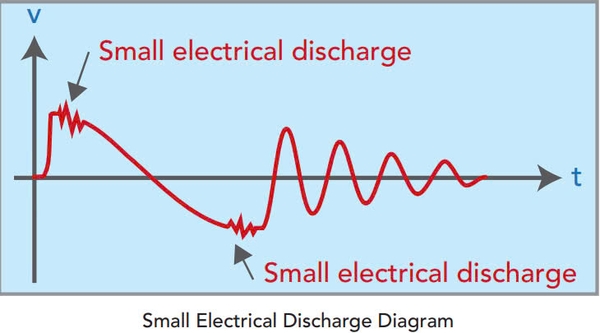

• Flutter: Phát hiện phóng điện nhỏ (corona discharge) qua mức dao động dọc của dạng sóng.

• Laplacian: Đo sự thay đổi đột ngột của độ dốc, phát hiện phóng điện nhỏ.

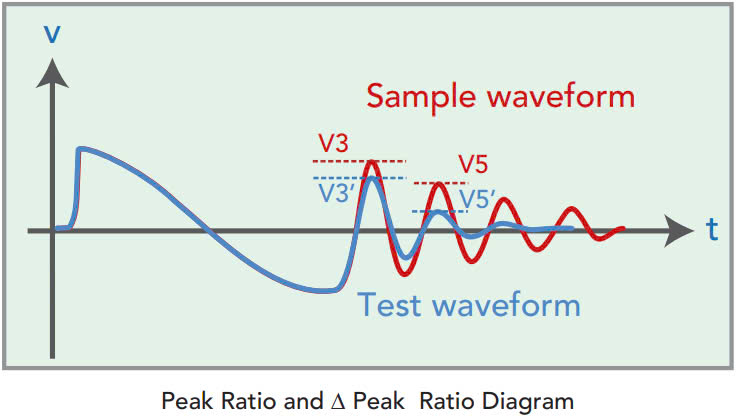

• ΔPeak%: So sánh tỷ lệ đỉnh sóng (peak ratio) để đánh giá chất lượng/Q-value.

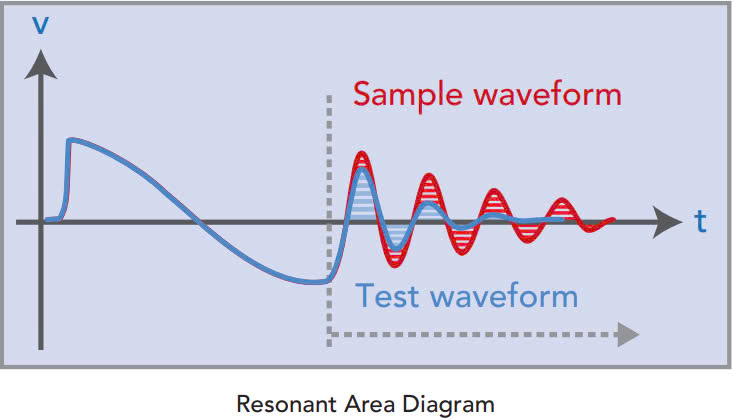

• ΔResonant Area: Đo sự khác biệt diện tích sau khi công tắc tắt, nhạy hơn với chất lượng kém.

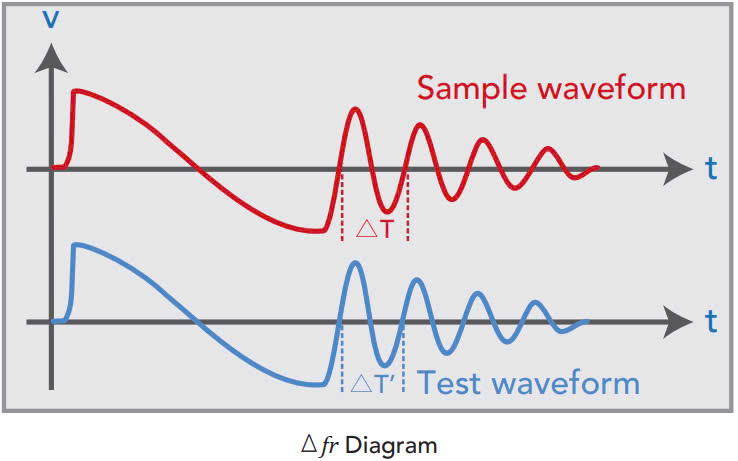

• Δfr%: Phân tích khác biệt tần số cộng hưởng, liên quan đến điện cảm và điện dung lạc.

Trong chế độ BDV, Area và Laplacian được dùng để xác định điện áp đánh thủng tối đa của cuộn dây.

Lợi Ích của Impulse Winding Test là gì

1. Phát hiện khuyết tật tiềm ẩn: IWT giúp phát hiện các vấn đề cách điện mà các phương pháp khác như Hi-pot Test có thể bỏ qua, đặc biệt là phóng điện nhỏ hay ngắn mạch giữa các vòng dây.

1. Không phá hủy: Với năng lượng tối đa 0.29 Joules (theo Model 19036), thử nghiệm không gây hư hại cuộn dây.

1. Tăng hiệu suất sản xuất: Thiết bị như Model 19036 hỗ trợ kiểm tra nhanh với tần số lấy mẫu 200 MHz, phù hợp cho dây chuyền sản xuất lớn.

1. Độ chính xác cao: Các tiêu chí đánh giá đa dạng cho phép phân tích chi tiết, đảm bảo chất lượng sản phẩm.

Ứng Dụng Thực Tế của Impulse Winding Test

IWT được ứng dụng rộng rãi trong việc kiểm tra các linh kiện cuộn dây như:

• Động cơ (Motor Stator): Đảm bảo cách điện giữa các pha và độ cân bằng của cuộn dây.

• Máy biến áp (Transformer): Kiểm tra chất lượng cách điện và phát hiện khuyết tật trong quá trình sản xuất.

• Cuộn cảm (Inductor): Đánh giá hiệu suất và độ bền của linh kiện.

Model 19036, với khả năng kiểm tra đồng thời 10 kênh độc lập và mở rộng lên 40 kênh qua hộp quét ngoài (A190362/A190359), rất lý tưởng cho việc kiểm tra hàng loạt, tăng năng suất trong ngành công nghiệp cơ khí và máy móc (theo tiêu chuẩn JB/T 7080).

Tại Sao Impulse Winding Test Quan Trọng?

Trong bối cảnh yêu cầu về chất lượng sản phẩm ngày càng cao, các khuyết tật nhỏ như phóng điện corona hay cách điện kém có thể dẫn đến hỏng hóc sau thời gian dài sử dụng. IWT không chỉ giúp loại bỏ sản phẩm lỗi ngay từ khâu sản xuất mà còn hỗ trợ các kỹ sư R&D cải thiện thiết kế thông qua chế độ BDV, xác định điện áp chịu đựng tối đa của cuộn dây.

Kết Luận

Impulse Winding Test là gì? Đây là một công nghệ kiểm tra tiên tiến, không phá hủy, giúp đánh giá chất lượng cách điện và hiệu suất của các linh kiện cuộn dây một cách chính xác và hiệu quả. Với các thiết bị như Model 19036 từ Chroma ATE, phương pháp này đã trở thành công cụ không thể thiếu trong sản xuất hiện đại. Nếu bạn đang tìm kiếm giải pháp để nâng cao chất lượng sản phẩm cuộn dây, IWT chắc chắn là lựa chọn đáng cân nhắc.

Hãy liên hệ TM-TECH để cùng thảo luận thêm về Impulse Winding Test nhé!
