Máy đo điện trở DC TH2516 / TH2516A / TH2516B – Đo điện trở thấp độ chính xác cao

Máy đo điện trở DC Tonghui TH2516 Series là dòng thiết bị đo điện trở một chiều được thiết kế để kiểm tra các giá trị điện trở từ mức micro-ohm đến mega-ohm. Dòng sản phẩm gồm TH2516, TH2516A và TH2516B, sử dụng phương pháp đo 4 đầu cực (4-terminal/Kelvin) nhằm giảm ảnh hưởng của điện trở dây đo và tiếp xúc. Tùy model, thiết bị có dải đo từ 1 μΩ đến 2 MΩ, độ phân giải nhỏ nhất 1 μΩ, tốc độ đo nhanh nhất 10 ms và độ chính xác cơ bản lên đến 0,05%. Đây là giải pháp phù hợp cho kiểm tra điện trở tiếp xúc relay, connector, dây dẫn, PCB, mối hàn, thanh dẫn điện và các kết nối trong bộ pin xe điện.

TH2516 Series có gì nổi bật?

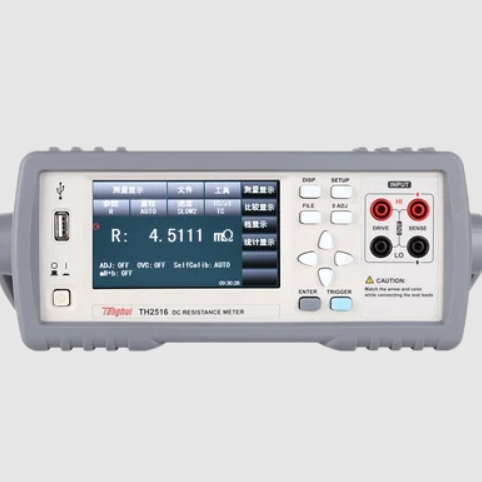

TH2516 Series sử dụng màn hình TFT LCD màu 24-bit, kích thước 4,3 inch, độ phân giải 480 × 272 pixel và hỗ trợ cảm ứng, giúp thao tác và theo dõi kết quả đo trực quan. Thiết bị có độ phân giải đo nhỏ nhất 1 μΩ và tốc độ đo FAST chỉ 10 ms, phù hợp cả cho kiểm tra trong phòng thí nghiệm và các ứng dụng cần kiểm tra nhanh trên dây chuyền sản xuất. Dòng sản phẩm còn hỗ trợ chức năng so sánh HI/IN/LO, thống kê kết quả và giao tiếp với hệ thống điều khiển thông qua USB, RS232 và HANDLER, cho phép tích hợp thiết bị vào hệ thống kiểm tra tự động.

Dải đo điện trở từ 1 μΩ đến 2 MΩ

Điểm khác biệt chính giữa ba model nằm ở dải đo và các thang đo điện trở. TH2516 có dải đo rộng nhất từ 1 μΩ đến 2 MΩ, phù hợp khi cần kiểm tra cả điện trở rất thấp và các giá trị điện trở cao hơn. TH2516A có dải đo 10 μΩ đến 200 kΩ, trong khi TH2516B tập trung vào vùng điện trở thấp với dải 1 μΩ đến 20 kΩ. Các thang đo được phân bổ từ 20 mΩ, 200 mΩ, 2 Ω, 20 Ω, 200 Ω, 2 kΩ, 20 kΩ, 200 kΩ đến 2 MΩ tùy model.

* Độ chính xác cụ thể phụ thuộc thang đo; tài liệu chính thức của Tonghui công bố độ chính xác cao nhất của dòng TH2516 Series ở mức 0,05%, trong khi một số thang đo/model có giá trị khác.

Đo điện trở bằng phương pháp 4 dây Kelvin

TH2516 Series sử dụng cấu hình 4-terminal measurement, trong đó dòng điện kiểm tra và điện áp đo được đưa qua các đường riêng biệt. Phương pháp này giúp hạn chế ảnh hưởng của điện trở dây dẫn và điện trở tiếp xúc, đặc biệt quan trọng khi đo các giá trị điện trở rất thấp ở mức μΩ hoặc mΩ. Vì vậy, thiết bị có thể được sử dụng để kiểm tra điện trở tiếp xúc của relay, connector, busbar, dây dẫn, mối hàn và các điểm kết nối điện. Tonghui cũng công bố chức năng Offset Voltage Compensation và loại bỏ ảnh hưởng của sức điện động và điện thế tiếp xúc của DUT trong phép đo.

Tốc độ đo nhanh 10 ms

TH2516 Series cung cấp nhiều chế độ tốc độ đo gồm FAST 10 ms, MED 25 ms, SLOW1 115 ms và SLOW2 455 ms. Việc lựa chọn tốc độ cho phép cân bằng giữa tốc độ kiểm tra và độ ổn định của kết quả đo tùy theo ứng dụng. Với chế độ FAST, thời gian đo khoảng 10 ms, tương đương khả năng thực hiện khoảng 100 phép đo/giây trong điều kiện được nhà sản xuất quy định. Đây là đặc điểm phù hợp với các ứng dụng kiểm tra sản xuất số lượng lớn, đặc biệt khi thiết bị được kết hợp với HANDLER interface để tự động phân loại sản phẩm theo kết quả HI/IN/LO.

Kiểm tra điện trở kết nối pin và linh kiện điện tử

Một ứng dụng đáng chú ý của TH2516 Series là kiểm tra các kết nối có điện trở thấp trong lĩnh vực New Energy và Automotive. Tonghui liệt kê ứng dụng đo điện trở kết nối cầu nối của bộ pin xe điện và điện trở kết nối giữa các cell pin. Ngoài ra, thiết bị còn phù hợp để kiểm tra điện trở tiếp xúc relay, điện trở connector, điện trở dây dẫn, đường mạch PCB và lỗ hàn. Việc đo chính xác các giá trị điện trở rất thấp giúp phát hiện những thay đổi bất thường tại điểm tiếp xúc hoặc kết nối điện trong quá trình kiểm tra chất lượng.

Chức năng bù nhiệt và đo nhiệt độ

Đối với model TH2516, thiết bị hỗ trợ đo nhiệt độ bằng cảm biến PT500 trong phạm vi -10°C đến 99,9°C và đầu vào analog 0–2 V. Thời gian đo nhiệt độ được công bố khoảng 100 ± 10 ms. TH2516 cũng hỗ trợ Temperature Compensation và Temperature Conversion, giúp giảm ảnh hưởng của sự thay đổi nhiệt độ môi trường đến kết quả đo điện trở trong những ứng dụng cần độ ổn định cao. Các chức năng nhiệt độ này không được áp dụng giống nhau cho TH2516A và TH2516B, vì vậy cần lựa chọn model theo yêu cầu thực tế.

So sánh TH2516, TH2516A và TH2516B

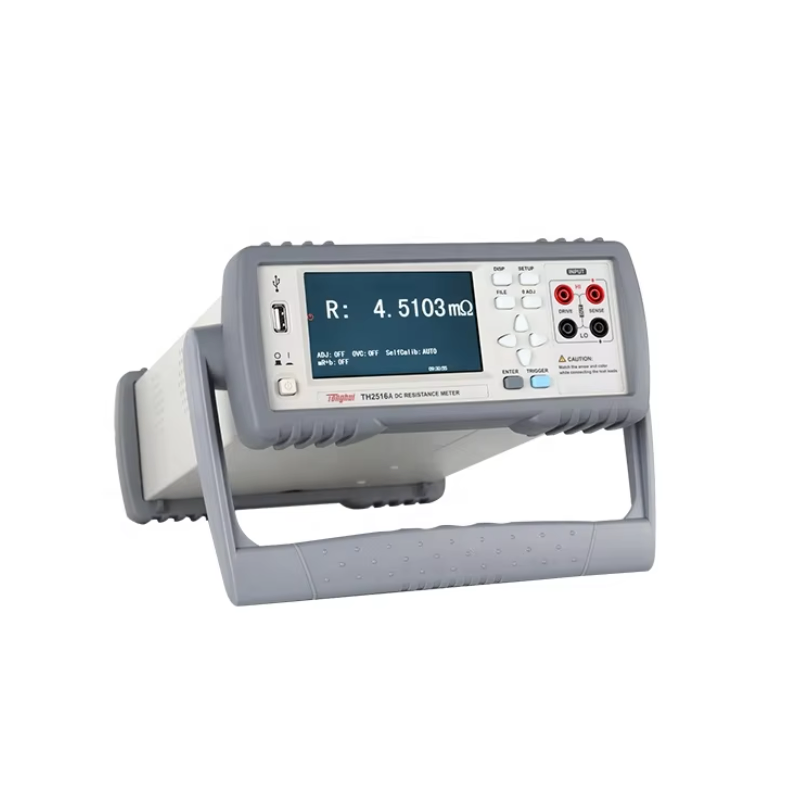

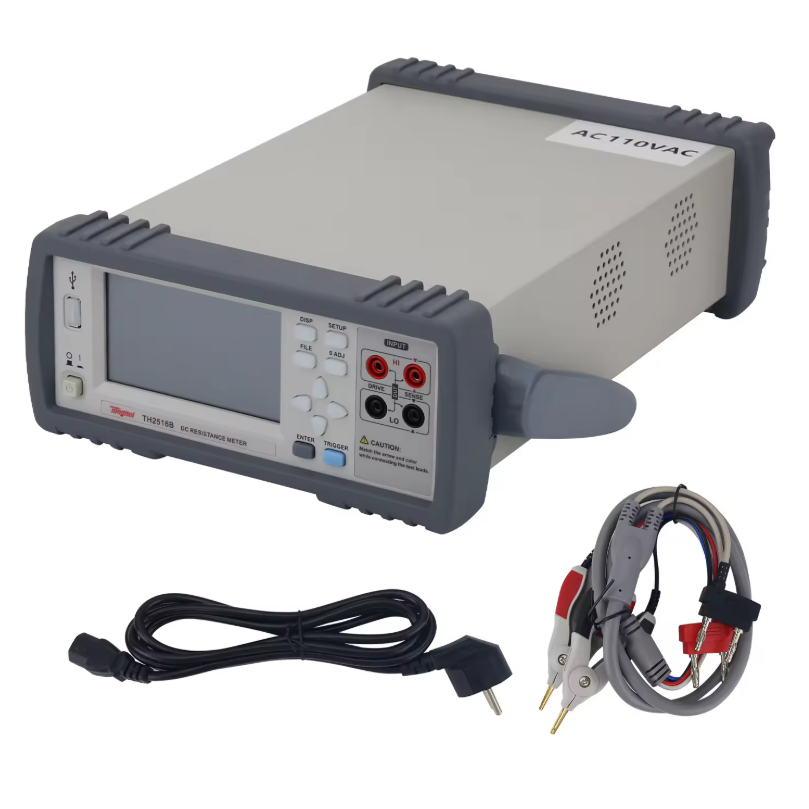

Nếu cần dải đo rộng, TH2516 là model có phạm vi lớn nhất, từ 1 μΩ đến 2 MΩ, đồng thời hỗ trợ các chức năng nhiệt độ và bù nhiệt. TH2516A có phạm vi 10 μΩ–200 kΩ, phù hợp với các ứng dụng không yêu cầu đo xuống mức 1 μΩ hoặc lên đến 2 MΩ. Trong khi đó, TH2516B tập trung vào đo điện trở thấp từ 1 μΩ đến 20 kΩ, phù hợp với các ứng dụng kiểm tra kết nối, tiếp xúc và điện trở thấp. Việc lựa chọn model nên dựa trên dải điện trở cần đo, độ phân giải, độ chính xác và yêu cầu tích hợp hệ thống.

Ứng dụng máy đo điện trở DC TH2516

TH2516 Series có thể được sử dụng trong phòng R&D, phòng QC và dây chuyền sản xuất để kiểm tra điện trở tiếp xúc relay, connector, dây dẫn, PCB, mối hàn, busbar và kết nối cell pin. Trong ngành Automotive và New Energy, thiết bị đặc biệt phù hợp với việc kiểm tra điện trở kết nối của battery pack, cell connection và các điểm tiếp xúc điện. Với tốc độ đo 10 ms và giao tiếp HANDLER, TH2516 Series cũng có thể được tích hợp vào hệ thống kiểm tra tự động để thực hiện đo, so sánh giới hạn và xuất tín hiệu phân loại sản phẩm.

TM-TECH cung cấp máy đo điện trở DC Tonghui tại Việt Nam

TM-TECH cung cấp các thiết bị đo lường và giải pháp kiểm tra cho phòng thí nghiệm, R&D và sản xuất tại Việt Nam. Với Tonghui TH2516 Series, khách hàng có thể lựa chọn model theo yêu cầu về dải đo, độ phân giải, độ chính xác và khả năng tích hợp với hệ thống tự động hóa. Thiết bị có thể được sử dụng độc lập hoặc kết hợp với fixture, Handler và hệ thống điều khiển để xây dựng giải pháp kiểm tra điện trở cho linh kiện điện tử, Automotive, Battery, EV và dây chuyền sản xuất. Phạm vi ứng dụng Battery, EV và Automotive Electronics cũng nằm trong các nhóm ứng dụng được thể hiện trong hồ sơ năng lực TM-TECH.
