Mô tả

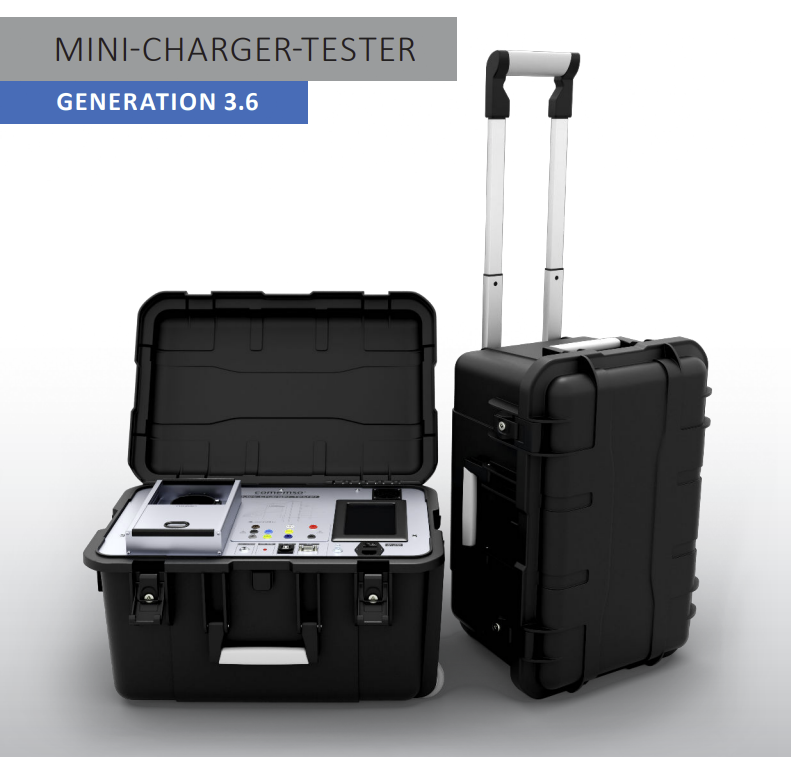

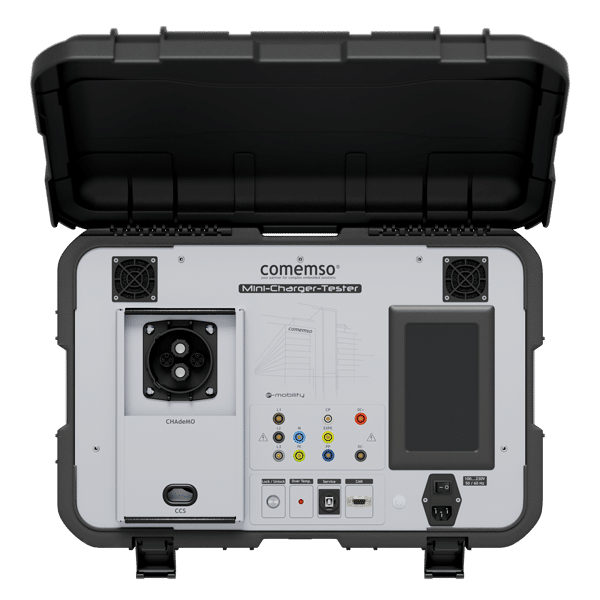

MÁY KIỂM TRA SẠC MINI KẾT HỢP
Nếu bạn đang tìm kiếm một thiết bị được thiết kế để có thể vận chuyển và sử dụng tại chỗ, thì Mini-Charger-Tester kết hợp là sự lựa chọn tự nhiên. Thiết bị mô phỏng tín hiệu xe theo tiêu chuẩn sạc DC-CCS và/hoặc CHAdeMO, do đó, nó đại diện cho hầu như hai xe trong một chiếc vali siêu di động. Gói điện nhỏ này hoàn toàn phù hợp để bảo trì, thử nghiệm sau khi đưa vào vận hành/lắp đặt và hiển thị cho bạn kết quả thử nghiệm (đạt/không đạt) rõ ràng trên màn hình cảm ứng. Ngoài ra, còn có các tính năng như tiêm lỗi, đặt thời gian sạc, v.v. Thiết bị thường được vận hành thông qua màn hình cảm ứng. Với phần mềm PC liên quan, tất cả kết quả thử nghiệm có thể được chuyển sang PC của bạn dưới dạng PDF.

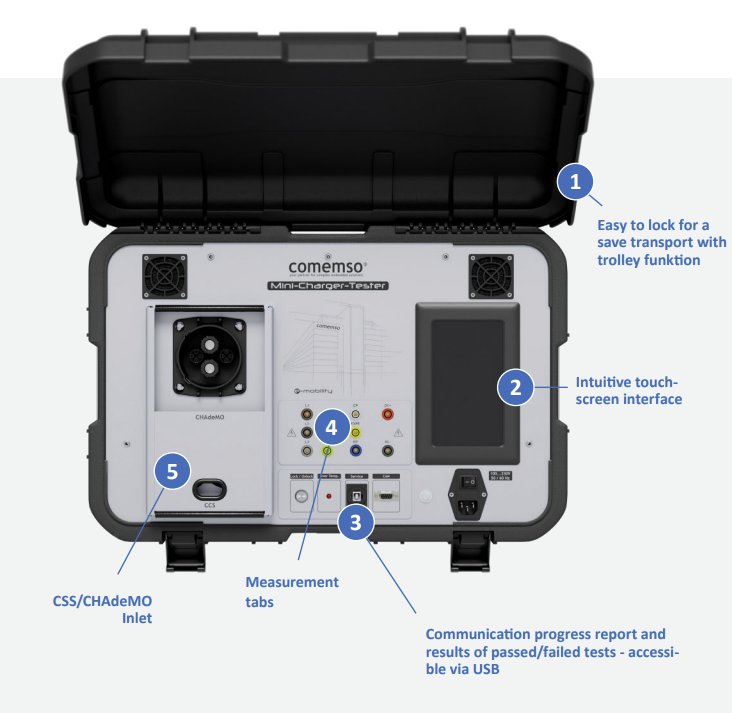

MÁY KIỂM TRA SẠC MINI KẾT HỢP Tối đa hai "xe" trong một hộp đựng siêu di động, dễ sử dụng
Kết quả thử nghiệm được hiển thị theo thời gian thực trên màn hình cảm ứng và cũng được lưu trữ trong thiết bị.
Mạch tải xe mô phỏng tích hợp với điện áp pin 300V và dòng điện sạc 6A (cài đặt cố định)
Được thiết kế để sử dụng tại hiện trường: Mini-Charger-Tester có thể được cấp nguồn bằng bộ biến tần sóng sin 1 kW (tùy chọn, không bao gồm) được kết nối với bật lửa thuốc lá 12V.
Xem video ở cuối trang để biết ví dụ thực tế.
*Thông số kỹ thuật:
|
Thông số chung: |
|
|
Điện áp nguồn AC |
100 .. 240 V AC (Đầu vào), phiên bản vali có thể được kết nối với bật lửa thuốc lá 12 V DC thông qua bộ biến tần (không bao gồm bộ biến tần). |
|
Kích thước (Rộng x Cao x Dài) /Trọng lượng |
600 x 330 x 400 mm / 16 Kg |
|
Nhiệt độ hoạt động |
- 15 .. + 40 °C |
|
Kết quả |
Hiển thị và báo cáo PDF được lưu trữ trong thiết bị. |
|
Tiêu chuẩn thử nghiệm /phân tích |
CHAdeMO: Ver. 0.9.1, 1.0.0, 1.0.1, 1.1 và 1.2, DC-CCS: DIN 70121 hoặc ISO 15118 cũng như AC cho ISO 15118 theo yêu cầu. Có thể thay đổi bằng cách cấu hình thông qua màn hình cảm ứng. |
|
Tiêu thụ điện năng |
tối đa 500 VA, dòng điện khởi động cao hơn |
|
Dòng điện khởi động |
CHAdeMO: xấp xỉ 10,7 A, DC-CCS: xấp xỉ 8,3 A |
|
Khả năng chống nước theo IEC 60529 |
nắp đóng: IP66; nắp mở: IP4 |
|
Phạm vi đo, độ chính xác, v.v. |
|
|
Phạm vi đo điện áp |
0 ... 1000 V |
|
Độ phân giải (Màn hình) |
+/- 1 V |
|
Độ chính xác |
+/- (1 V + 0.5 % of measured value) |
|
Phạm vi dòng điện đo lường |
0 .. 7 A |
|
Độ phân giải (Màn hình) |
+/- 0.1 A |
|
Độ chính xác |
+/- 0.5 A |
|
Giả lập EV |
|
|
Mô phỏng pin tích hợp |
Không chỉ là một tải trọng đơn giản. |
|
Điện áp |
xấp xỉ 300 V (đầu ra) |
|
Dòng điện |
Xấp xỉ 6 A |
|
Thời gian chu kì sạc |
khoảng 30 giây. (Đủ thời gian để kiểm tra xem EVSE có hoạt động bình thường không.) |
|
Giả lập lỗi cách ly cho DC-CCS |
|
|
Chọn các điện trở khác nhau giữa DC+ đến PE / DC- đến PE |
780 kOhm, 690 kOhm, 600 kOhm, 500 kOhm, 475 kOhm, 400 kOhm, 300 kOhm, 200 kOhm, 95 kOhm, 50 kOhm, 47 kOhm |
