Máy Quấn Màng TN-CR2800A

Máy quấn màng TN-CR2800A là máy quấn màng pallet tự động được thiết kế để đóng gói và cố định hàng hóa bằng màng PE (PE Stretch Film), phù hợp với các pallet có kích thước lớn và khối lượng hàng hóa cao. Máy sử dụng bàn xoay thép đường kính 2.800 mm, tải trọng tối đa lên đến 2.000 kg, kết hợp hệ thống khung màng nâng hạ tự động, cơ cấu cấp màng có chức năng pre-stretch và hệ thống cảm biến nhận diện chiều cao hàng hóa. Nhờ khả năng điều chỉnh tốc độ bàn xoay và tốc độ nâng khung màng bằng biến tần, TN-CR2800A có thể kiểm soát số vòng quấn, tốc độ quấn và tỷ lệ chồng màng theo yêu cầu đóng gói. Máy phù hợp với các dây chuyền đóng gói pallet trong nhà máy sản xuất, kho vận, logistics, thực phẩm, hóa chất, linh kiện công nghiệp và các ngành sử dụng pallet có kích thước lớn. TM-TECH có thể cung cấp và tư vấn cấu hình máy theo kích thước pallet, tải trọng hàng hóa, loại màng PE và yêu cầu năng suất của từng dây chuyền.

Tổng quan về máy quấn màng pallet TN-CR2800A

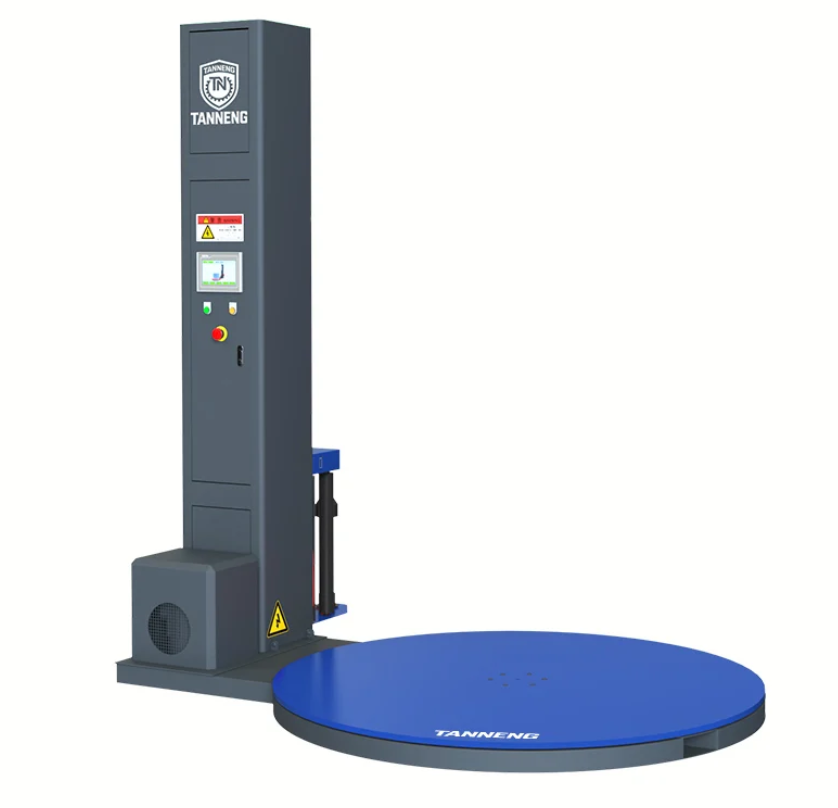

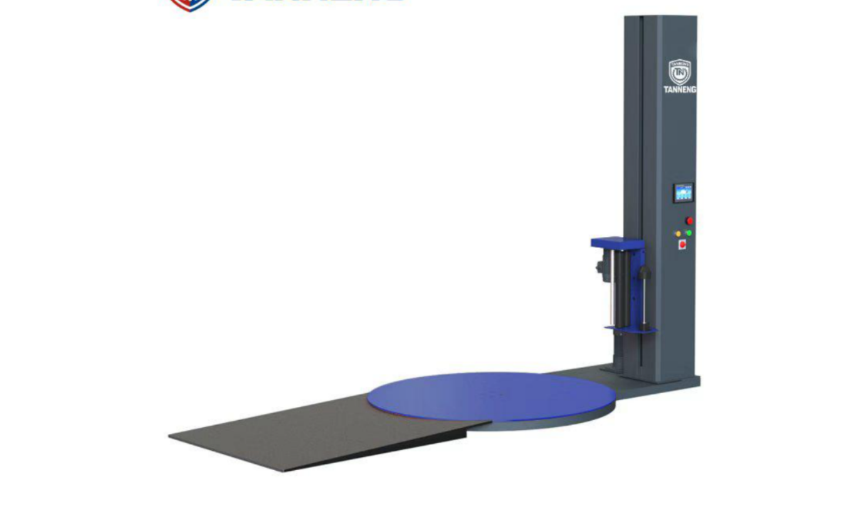

TN-CR2800A sử dụng kết cấu cột thép (Steel Mast) chắc chắn kết hợp với bàn xoay bằng thép có khả năng chịu tải cao. Đường kính bàn xoay lên đến 2.800 mm, cho phép bố trí các pallet có kích thước tối đa khoảng 2.300 × 1.500 mm theo cấu hình kỹ thuật tham khảo. Tải trọng tối đa của bàn xoay đạt 2.000 kg, đáp ứng nhu cầu quấn các pallet hàng hóa có khối lượng lớn. Khung màng di chuyển theo phương thẳng đứng dọc theo cột máy, với tốc độ nâng có thể điều chỉnh trong khoảng 1,4–4 m/phút, trong khi tốc độ bàn xoay có thể điều chỉnh từ 4–12 vòng/phút bằng điều khiển biến tần. Sự kết hợp giữa tốc độ bàn xoay và tốc độ khung màng cho phép người vận hành kiểm soát mật độ quấn và tỷ lệ chồng màng, từ đó tạo lớp màng bảo vệ ổn định quanh toàn bộ pallet.

Khả năng tự động nhận diện chiều cao pallet

Một trong những chức năng quan trọng của TN-CR2800A là tự động phát hiện chiều cao hàng hóa trên pallet. Sau khi pallet được đưa lên bàn xoay, cảm biến sẽ xác định chiều cao của kiện hàng và điều khiển hành trình nâng của khung màng phù hợp. Điều này giúp giảm thao tác cài đặt thủ công khi các pallet có chiều cao khác nhau được đưa vào máy liên tục. Theo cấu hình kỹ thuật, chiều cao quấn tối thiểu khoảng 500 mm và chiều cao quấn tối đa lên đến 2.000 mm. Việc tự động xác định chiều cao kết hợp với điều chỉnh tốc độ khung màng giúp màng PE được phân bổ tương đối đồng đều từ phần dưới lên phần trên của pallet, hạn chế tình trạng quấn thiếu hoặc tập trung quá nhiều màng tại một khu vực.

Bàn xoay thép tải trọng cao đường kính 2.800 mm

Bàn xoay là bộ phận chịu tải trực tiếp trong quá trình vận hành. TN-CR2800A sử dụng bàn xoay bằng thép (Steel Rotating Turntable) với đường kính lớn 2.800 mm, tải trọng tối đa 2.000 kg. Kích thước này giúp máy có thể đáp ứng các pallet hàng hóa có kích thước lớn hơn so với nhiều dòng máy quấn màng pallet tiêu chuẩn. Trong quá trình hoạt động, bàn xoay quay quanh pallet trong khi khung màng di chuyển lên xuống, tạo chuyển động tương đối giữa cuộn màng và kiện hàng. Tốc độ bàn xoay có thể điều chỉnh từ 4–12 rpm thông qua điều khiển biến tần, cho phép thiết lập chế độ quấn phù hợp với kích thước, hình dạng và độ ổn định của hàng hóa.

Hệ thống khung màng nâng hạ điều chỉnh tốc độ

Khung màng (Film Carriage/Membrane Frame) của TN-CR2800A sử dụng cơ cấu truyền động dạng xích, cho phép điều chỉnh tốc độ nâng và hạ trong quá trình quấn. Tốc độ khung màng có thể điều chỉnh từ 1,4 đến 4 m/phút bằng biến tần. Việc điều chỉnh tốc độ này có ý nghĩa trực tiếp đối với tỷ lệ chồng màng (film overlap ratio). Khi khung màng di chuyển chậm hơn trong khi bàn xoay quay, số lớp màng trên cùng một khu vực sẽ tăng lên; ngược lại, khi khung màng di chuyển nhanh hơn, mật độ quấn có thể giảm. Nhờ đó, người sử dụng có thể thiết lập chế độ quấn phù hợp với yêu cầu bảo vệ hàng hóa, độ ổn định của pallet và mức tiêu hao màng PE.

Đầu cấp màng tự động và cơ cấu pre-stretch

TN-CR2800A được trang bị automatic pre-stretch film carriage, giúp kiểm soát quá trình cấp và kéo màng trong khi quấn. Cơ cấu pre-stretch sử dụng động cơ cấp màng điều khiển bằng biến tần kết hợp với follower-induction rod để điều khiển quá trình cấp màng. Theo mô tả kỹ thuật, cơ cấu này cho phép kéo màng nhanh và cấp màng theo chuyển động của hàng hóa, giúp màng được phân bổ ổn định trong quá trình quấn. Việc sử dụng cơ cấu pre-stretch còn giúp tăng khả năng tận dụng độ đàn hồi của màng PE, giảm hiện tượng màng bị cấp quá lỏng và hỗ trợ tạo lực ôm phù hợp quanh kiện hàng. Tỷ lệ pre-stretch thực tế cần được xác nhận theo cấu hình cụ thể của bộ cấp màng và loại màng PE sử dụng.

Máy sử dụng màng PE LDPE và LLDPE

TN-CR2800A sử dụng màng quấn PE (PE Stretch Film), với vật liệu tham khảo gồm LDPE + LLDPE. Độ dày màng phù hợp theo thông số cung cấp nằm trong khoảng 17–35 μm, chiều cao cuộn màng khoảng 500 mm, đường kính ngoài cuộn khoảng 300 mm, đường kính lõi 76 mm và khối lượng cuộn màng lên đến khoảng 15 kg. Việc lựa chọn độ dày màng cần căn cứ vào khối lượng pallet, hình dạng sản phẩm, độ ổn định của hàng hóa, điều kiện vận chuyển và yêu cầu chống bụi, chống ẩm hoặc cố định hàng hóa. Với các pallet nặng hoặc có cạnh sắc, cần lựa chọn loại stretch film có đặc tính cơ học phù hợp để hạn chế rách màng trong quá trình quấn và vận chuyển.

Kết cấu cột máy chắc chắn và ray dẫn hướng ổn định

Cột máy của TN-CR2800A được chế tạo từ thép tấm cán nguội, với kết cấu hướng đến độ cứng vững và độ bền trong quá trình vận hành liên tục. Hệ thống ray dẫn hướng sử dụng thiết kế dạng U-shape, hỗ trợ chuyển động lên xuống ổn định của khung màng và giảm rung trong quá trình vận hành. Đây là yếu tố quan trọng đối với máy có chiều cao quấn lên đến 2.000 mm, bởi khung màng phải di chuyển liên tục theo chiều dọc trong khi bàn xoay đồng thời quay quanh pallet. Kết cấu dẫn hướng ổn định giúp duy trì chuyển động tương đối chính xác giữa cuộn màng và hàng hóa, từ đó góp phần tạo lớp màng đồng đều hơn.

Cơ cấu bánh xe nylon giảm tiếng ồn

Hệ thống dẫn hướng của khung màng sử dụng bánh xe ổ bi nylon, được thiết kế để chuyển động êm và giảm tiếng ồn khi khung màng nâng hạ. Theo thông số kỹ thuật, bánh xe có chiều cao khoảng 77 mm. Việc sử dụng vật liệu nylon cho bộ phận tiếp xúc chuyển động giúp giảm ma sát và tiếng ồn so với một số cơ cấu kim loại tiếp xúc trực tiếp, đồng thời hỗ trợ quá trình di chuyển ổn định của khung màng trong chu kỳ quấn liên tục.

Hệ thống điều khiển và linh kiện điện

TN-CR2800A sử dụng hệ thống điều khiển PLC và màn hình cảm ứng để thiết lập và điều khiển các chức năng của máy. Điện áp điều khiển của hệ thống là 24 V, trong khi nguồn cấp chính là 220 V, 1 pha ±20%, 50/60 Hz, tổng công suất tham khảo khoảng 1,5 kW. Các thành phần điện được cấu hình từ nhiều thương hiệu công nghiệp, bao gồm Schneider cho các linh kiện nút nhấn điện, Omron cho limit switch và proximity switch, cùng các cảm biến quang điện và động cơ truyền động. Hệ thống điều khiển có thể quản lý chuyển động bàn xoay, chuyển động nâng hạ khung màng, cấp màng và các tín hiệu cảm biến trong chu trình tự động.

Năng suất máy quấn màng TN-CR2800A

Theo thông số kỹ thuật được cung cấp, TN-CR2800A có năng suất tham khảo 20–30 tấn/giờ. Năng suất thực tế của máy phụ thuộc vào nhiều yếu tố như khối lượng pallet, chiều cao hàng hóa, số vòng quấn, độ dày màng, tốc độ bàn xoay, tốc độ nâng khung màng và thời gian đưa pallet vào/ra khỏi vị trí quấn. Vì vậy, thông số 20–30 tấn/giờ nên được xem là năng suất tham khảo theo điều kiện vận hành phù hợp, thay vì một giá trị cố định cho mọi loại sản phẩm. Đối với dây chuyền tự động, TM-TECH có thể phối hợp xác định chu kỳ quấn thực tế dựa trên sản phẩm và yêu cầu sản lượng của khách hàng.

Ứng dụng của máy quấn màng TN-CR2800A

Máy quấn màng TN-CR2800A phù hợp với các nhà máy và kho vận cần đóng gói pallet với khối lượng lớn, đặc biệt là các sản phẩm được vận chuyển bằng xe nâng hoặc pallet. Một số ứng dụng tiêu biểu gồm đóng gói pallet hàng công nghiệp, linh kiện và phụ tùng ô tô, sản phẩm điện – điện tử, nguyên vật liệu sản xuất, bao bì, thực phẩm, hóa chất, vật liệu xây dựng, sản phẩm nhựa, sản phẩm kim loại và hàng hóa logistics. Màng PE sau khi quấn tạo thành lớp bảo vệ bên ngoài giúp liên kết các sản phẩm trên pallet, hạn chế xê dịch trong quá trình vận chuyển và hỗ trợ bảo vệ hàng hóa khỏi bụi bẩn hoặc tiếp xúc trực tiếp với môi trường bên ngoài. Với bàn xoay đường kính lớn và tải trọng tối đa 2 tấn, máy đặc biệt phù hợp với các pallet hàng có kích thước lớn.

Ưu điểm nổi bật của máy quấn màng TN-CR2800A

TN-CR2800A tập trung vào khả năng quấn pallet tải trọng lớn, tự động nhận diện chiều cao và điều chỉnh quá trình cấp màng, đồng thời cho phép kiểm soát tốc độ bàn xoay và khung màng thông qua biến tần. Bàn xoay thép đường kính 2.800 mm và tải trọng 2.000 kg giúp máy đáp ứng các pallet lớn, trong khi khung màng có hành trình quấn đến 2.000 mm. Cơ cấu pre-stretch hỗ trợ kiểm soát lượng màng sử dụng, còn hệ thống cảm biến giúp giảm thao tác thủ công trong quá trình vận hành. Máy có cấp bảo vệ IP54 và cấu hình tham khảo có chứng nhận CE, phù hợp để xem xét tích hợp vào các khu vực sản xuất và đóng gói công nghiệp theo yêu cầu của từng dự án.

TM-TECH cung cấp máy quấn màng pallet theo yêu cầu

TM-TECH cung cấp và tư vấn máy quấn màng pallet TN-CR2800A cho các nhà máy, kho hàng và dây chuyền đóng gói có nhu cầu tự động hóa công đoạn quấn màng. Tùy theo đặc điểm sản phẩm, TM-TECH có thể tư vấn lựa chọn cấu hình dựa trên kích thước pallet, tải trọng, chiều cao hàng hóa, loại màng PE, số vòng quấn, năng suất yêu cầu và phương thức đưa pallet vào/ra khỏi máy. Đối với các dây chuyền có yêu cầu tự động hóa cao hơn, giải pháp có thể được xem xét để tích hợp với hệ thống conveyor, pallet transfer hoặc các thiết bị đóng gói khác nhằm tạo thành một quy trình đóng gói liên tục. Việc xác định đúng tải trọng, kích thước pallet và chu kỳ quấn ngay từ giai đoạn thiết kế giúp lựa chọn cấu hình bàn xoay, động cơ, bộ cấp màng và hệ thống điều khiển phù hợp với điều kiện sản xuất thực tế.
