Nội Trở DCR Là Gì? Tầm Quan Trọng Trong Linh Kiện Điện Tử

Khi tìm hiểu về linh kiện điện tử như cuộn cảm, pin, ắc quy hay máy biến áp, thuật ngữ nội trở (DCR - DC Resistance) thường được nhắc đến như một yếu tố quan trọng ảnh hưởng đến hiệu suất và tuổi thọ của thiết bị. Vậy nội trở là gì, và tại sao nó lại đóng vai trò quan trọng như vậy?

1. Nội Trở DCR Là Gì?

Nội trở hay điện trở DC (DCR) là điện trở của linh kiện hoặc vật liệu dẫn điện khi dòng điện một chiều chạy qua. Nó là kết quả của sự cản trở dòng điện bên trong vật liệu do các electron tương tác với cấu trúc nguyên tử của dây dẫn.

Công thức cơ bản tính nội trở:

$$R = \frac{V}{I}$$

Trong đó:

• $R$: Điện trở (Ohm, Ω)
• $V$: Điện áp một chiều (Volt, V)
• $I$: Dòng điện một chiều (Ampere, A)

DCR khác với điện kháng (AC Impedance), vì nó không phụ thuộc vào tần số và chỉ được đo bằng dòng điện một chiều.

2. Vai Trò Của Nội Trở Trong Các Linh Kiện Điện Tử

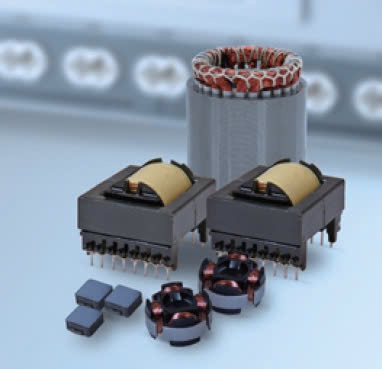

a. Cuộn cảm và máy biến áp

• Ý nghĩa: DCR thấp giúp giảm tổn thất năng lượng trong cuộn dây, đặc biệt là trong các ứng dụng công suất lớn như nguồn cấp điện hoặc mạch lọc tín hiệu.
• Tiêu chuẩn:
  • Cuộn cảm công suất thường có DCR nhỏ hơn $10 \, \text{mΩ}$.
  • Cuộn cảm RF cần DCR rất thấp để duy trì hiệu quả ở tần số cao, khoảng $0.1 - 0.5 \, \text{Ω}$.

b. Pin và ắc quy

• Ý nghĩa: DCR của pin quyết định hiệu suất sạc/xả và ảnh hưởng đến mức sụt áp khi cung cấp dòng lớn. Pin hoặc ắc quy có nội trở thấp sẽ có khả năng cung cấp dòng mạnh mẽ và ổn định hơn.
• Tiêu chuẩn:
  • Pin Li-ion: DCR trong khoảng $10-100 \, \text{mΩ}$.
  • Ắc quy chì: DCR dao động từ $1-10 \, \text{mΩ}$, tùy thuộc vào công suất.

c. Mạch điện tử

• Ý nghĩa: Trong mạch điện tử, đặc biệt là mạch nguồn và tín hiệu, nội trở thấp giảm tổn thất và cải thiện độ ổn định.
• Ví dụ: Tụ điện ESR thấp có DCR chỉ khoảng $0.01 - 0.1 \, \text{Ω}$, giúp giảm nhiệt và nâng cao hiệu suất trong mạch.

3. Tầm Quan Trọng Của Nội Trở DCR là gì ?

• Hiệu suất: DCR thấp đồng nghĩa với ít tổn thất nhiệt và hiệu suất tổng thể của linh kiện cao hơn.
• Tính ổn định: Với pin hoặc ắc quy, DCR thấp đảm bảo dòng điện ổn định, tránh sụt áp quá mức.
• Tối ưu thiết kế: Các nhà thiết kế mạch luôn cân nhắc DCR để đảm bảo sự cân bằng giữa chi phí, kích thước linh kiện và hiệu suất.

Kết Luận

Nội trở (DCR) là một thông số quan trọng ảnh hưởng đến hiệu suất và tính năng của nhiều linh kiện điện tử. Hiểu rõ về nội trở và tiêu chuẩn DCR sẽ giúp bạn lựa chọn và thiết kế các thiết bị phù hợp, tối ưu hóa hiệu suất và tuổi thọ của hệ thống.

Hãy sử dụng thiết bị Chroma 19036 với tính năng đo nội trở từ (2mΩ~2MΩ) với phương pháp đo 4 dây, có thêm tính năng bù nhiệt độ môi trường. Thiết bị so dánh nội trở lớn nhất, bé nhất để đánh giá sự cân bằng nội trở .
