Robot Kiểm Tra Đường Ống Lội Bùn

Robot kiểm tra đường ống lội bùn (All-Terrain Pipeline Inspection Robot) là giải pháp kiểm tra chuyên dụng dành cho các tuyến đường ống có điều kiện vận hành phức tạp như bùn lắng dày, nước ngập cao, nước đục, dòng chảy và các khu vực mà robot CCTV đường ống thông thường khó hoặc không thể di chuyển. Khác với các hệ thống kiểm tra đường ống truyền thống chủ yếu quan sát bằng camera trong điều kiện đường ống tương đối khô hoặc ít bùn nước, robot lội bùn được thiết kế với cơ cấu crawler chuyên dụng giúp tăng khả năng di chuyển trong môi trường có nước và bùn, kết hợp camera quan sát, hệ thống chiếu sáng, cảm biến định vị và tùy chọn sonar/LiDAR để thu thập dữ liệu về tình trạng bên trong đường ống. Giải pháp có thể được TM-TECH tư vấn và cấu hình theo đường kính đường ống, chiều dài tuyến cần kiểm tra, mức nước, độ sâu bùn, loại dữ liệu cần thu thập và yêu cầu báo cáo của từng dự án.

Robot kiểm tra đường ống lội bùn là gì?

Robot kiểm tra đường ống lội bùn là một dạng Pipeline Inspection Robot / Pipeline Crawler Robot được điều khiển từ bên ngoài để đưa thiết bị camera và các cảm biến vào bên trong đường ống, từ đó kiểm tra tình trạng thực tế mà không cần nhân công trực tiếp đi vào môi trường nguy hiểm hoặc khó tiếp cận. Đối với các tuyến cống thoát nước, đường ống đô thị, box culvert, kênh kín hoặc các kết cấu dẫn nước có đường kính lớn, robot có thể di chuyển trong môi trường có nước và bùn lắng, ghi hình bên trong đường ống và truyền dữ liệu về bộ điều khiển. Cấu hình tham khảo của hệ thống X5-HR4 cho thấy robot được thiết kế cho đường kính từ DN600 trở lên, đặc biệt hướng tới các môi trường có bùn lắng nhiều và mực nước cao, nơi robot CCTV thông thường gặp hạn chế. Hệ thống sử dụng camera HD quan sát 360° và có thể tích hợp sonar cùng quét laser 2D để hỗ trợ đánh giá biên dạng thành ống, lớp bùn lắng và các điều kiện dưới nước.

Cấu tạo của hệ thống Robot lội bùn

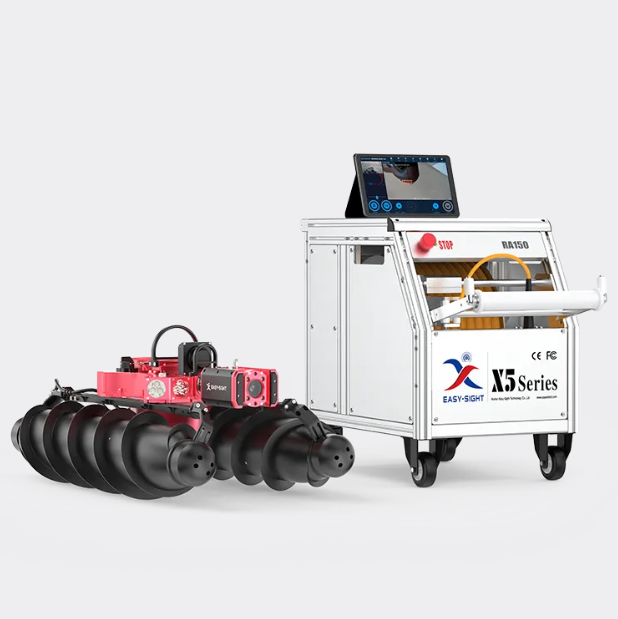

Một hệ thống Robot kiểm tra đường ống lội bùn hoàn chỉnh thường bao gồm cụm robot crawler, camera PTZ, tang cuốn cáp, bộ điều khiển và phần mềm thu thập – phân tích dữ liệu. Cụm crawler là bộ phận trực tiếp di chuyển bên trong đường ống, được thiết kế để tạo lực kéo và duy trì khả năng di chuyển khi nền đường ống có nước hoặc bùn. Camera PTZ (Pan-Tilt-Zoom) đảm nhiệm việc quan sát, có khả năng xoay ngang, nghiêng và zoom để người vận hành có thể kiểm tra nhiều vị trí khác nhau trên thành ống. Tang cuốn cáp có chức năng cấp và thu cáp trong quá trình robot di chuyển, đồng thời có thể tích hợp encoder để xác định khoảng cách di chuyển. Tại bộ điều khiển, người vận hành có thể theo dõi hình ảnh camera, trạng thái robot, khoảng cách, góc nghiêng và các thông số khác trong thời gian thực. Với những dự án cần dữ liệu định lượng sâu hơn, hệ thống có thể tích hợp sonar, LiDAR/laser 2D và cảm biến định vị, cho phép kết hợp dữ liệu hình ảnh với dữ liệu hình học và điều kiện bên trong đường ống. Cấu trúc này giúp robot không chỉ là một camera di động mà trở thành một hệ thống thu thập dữ liệu kiểm tra đường ống tương đối toàn diện.

Khả năng hoạt động trong môi trường bùn và nước

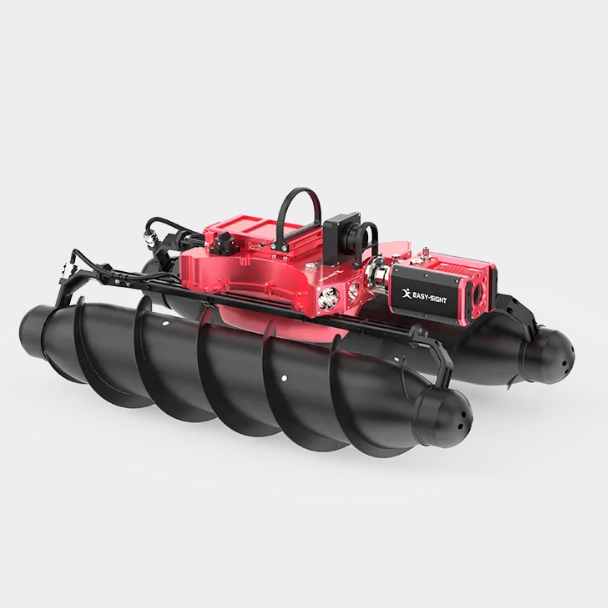

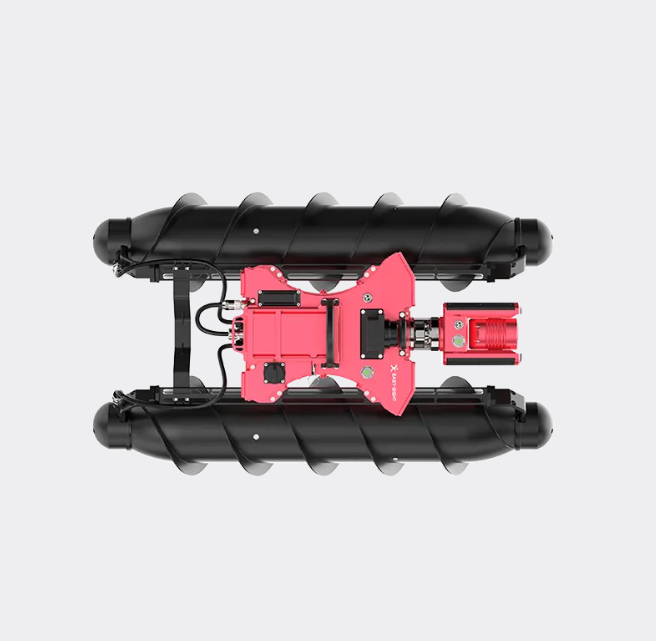

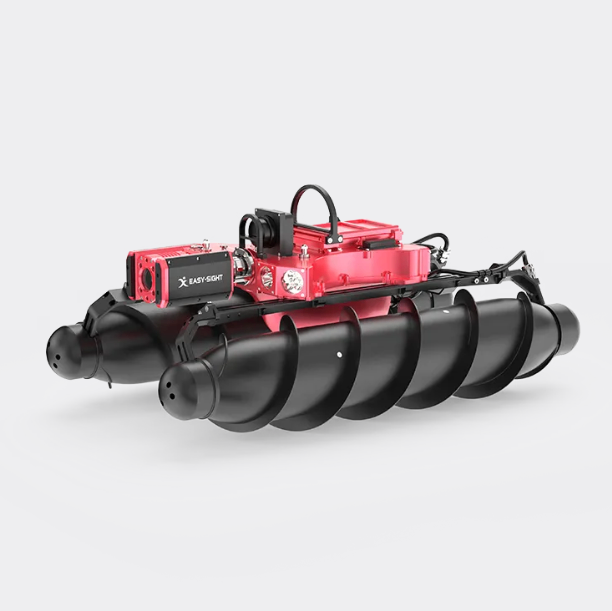

Điểm khác biệt quan trọng của Robot lội bùn là khả năng làm việc trong những điều kiện mà robot kiểm tra CCTV thông thường có thể gặp khó khăn. Cấu hình tham khảo sử dụng thiết kế floating drum/roller nhằm hỗ trợ robot hoạt động trong môi trường có mực nước cao, bùn dày và nước đục. Tốc độ tham khảo trong nước đứng có thể đạt khoảng 0,5 m/s, đồng thời hệ thống có khả năng thực hiện kiểm tra ngược dòng với dòng chảy khoảng 0,2 m/s, tùy điều kiện thực tế và cấu hình. Khoảng cách kiểm tra đơn tuyến có thể đạt tới 2.050 m theo cấu hình được công bố. Đây là những thông số quan trọng đối với các dự án kiểm tra cống và đường ống đô thị có chiều dài lớn, bởi robot có thể được triển khai từ một vị trí tiếp cận mà không cần mở toàn bộ tuyến đường ống.

Camera kiểm tra đường ống độ phân giải cao

Camera là thành phần quan trọng giúp phát hiện các dấu hiệu bất thường bên trong đường ống. Cấu hình tham khảo sử dụng camera màu 2MP, độ phân giải 1920 × 1080, kết hợp khả năng xoay ngang liên tục 360°, nghiêng ±90° và zoom quang học 10×. Camera có hệ thống đèn LED hỗ trợ quan sát trong môi trường thiếu sáng và có cấp bảo vệ IP68, với khả năng chịu ngâm nước theo thông số cấu hình. Hệ thống cũng có thể hiển thị thông tin định hướng theo phương pháp đồng hồ, giúp người vận hành xác định vị trí tương đối của khuyết tật trên chu vi đường ống. Việc kết hợp camera PTZ với đèn chiếu sáng công suất cao giúp tăng khả năng quan sát các hiện tượng như nứt, biến dạng, vật cản, bùn lắng, hư hỏng bề mặt, mối nối bất thường hoặc các dấu hiệu xuống cấp bên trong đường ống.

Hệ thống sonar và LiDAR hỗ trợ kiểm tra dưới nước

Đối với đường ống có mực nước cao hoặc phần đáy bị che khuất bởi nước đục, chỉ sử dụng camera có thể chưa đủ để đánh giá toàn bộ hình học bên trong. Vì vậy, Robot lội bùn có thể được cấu hình thêm sonar để thu thập dữ liệu về thành ống và phần không thể quan sát trực tiếp bằng camera. Cấu hình sonar tham khảo sử dụng tần số âm thanh 1 MHz, có thể hỗ trợ đo biên dạng và điều kiện bên trong đường ống với đường kính áp dụng có thể lên tới 6.000 mm tùy cấu hình. Dữ liệu sonar có thể được xử lý để tạo hình ảnh mặt cắt, ảnh panorama mở rộng và mô hình 3D, đồng thời hỗ trợ phân tích độ sâu, chiều rộng và thể tích bùn lắng cũng như chiều cao mực nước. Ngoài sonar, hệ thống có thể tích hợp LiDAR/2D laser để thu thập dữ liệu hình học và biên dạng đường ống. Việc kết hợp video, sonar, laser và dữ liệu định vị giúp nâng cấp quá trình kiểm tra từ quan sát hình ảnh đơn thuần sang đánh giá đa dữ liệu (multi-sensor pipeline inspection).

Tang cuốn cáp tự động và hệ thống định vị

Trong quá trình robot di chuyển, cáp kết nối cần được quản lý chính xác để tránh rối, chồng cáp hoặc gây lực kéo không phù hợp lên robot. Tang cuốn cáp điện có thể được điều khiển tự động bằng phần mềm, đồng thời sử dụng cơ cấu automatic layering để phân bố cáp đều trên tang khi cuốn và nhả. Encoder độ phân giải cao có thể được sử dụng để xác định chiều dài cáp đã triển khai, từ đó hỗ trợ xác định khoảng cách tương đối của robot bên trong đường ống. Cấu hình tham khảo có cáp nổi dài tiêu chuẩn 150 m và dây cáp có lớp vỏ polyurethane chống nước, chống mài mòn, chống axit/kiềm và chống ăn mòn. Khi kết hợp dữ liệu khoảng cách với hình ảnh camera và thông tin định hướng, hệ thống có thể hỗ trợ xác định vị trí tương đối của các điểm bất thường trong quá trình kiểm tra.

Phần mềm điều khiển và phân tích dữ liệu đường ống

Phần mềm là một phần quan trọng của hệ thống Robot kiểm tra đường ống bởi dữ liệu thu được không chỉ bao gồm video mà còn có thể bao gồm sonar, laser, quỹ đạo di chuyển và thông tin trạng thái robot. Hệ thống có thể hiển thị đồng thời hình ảnh camera trước và sau, điều khiển chuyển động crawler, điều chỉnh nguồn sáng, điều khiển tang cuốn cáp và hiển thị các thông số như thời gian, khoảng cách, pitch, roll và áp suất. Dữ liệu kiểm tra có thể được ghi lại để phục vụ phân tích sau khi hoàn thành khảo sát. Với các hệ thống có module phân tích chuyên dụng, dữ liệu sonar có thể được sử dụng để tạo mặt cắt đường ống, panorama và mô hình 3D, đồng thời hỗ trợ đo kích thước, đánh giá bùn lắng và đánh dấu vị trí khuyết tật. Phần mềm báo cáo cũng có thể hỗ trợ tổng hợp thông tin dự án, hình ảnh, video, bản đồ khuyết tật và dữ liệu đo để tạo báo cáo kiểm tra phục vụ quản lý và bảo trì hệ thống đường ống.

Ứng dụng của Robot kiểm tra đường ống lội bùn

Robot lội bùn phù hợp với nhiều bài toán kiểm tra hạ tầng ngầm và hệ thống thoát nước, đặc biệt là các tuyến có đường kính lớn và điều kiện bên trong phức tạp. Các ứng dụng tiêu biểu bao gồm kiểm tra đường ống thoát nước đô thị, cống hộp (box culvert), kênh dẫn nước có nắp, hệ thống cống ngầm, đường ống nước mưa, đường ống thoát nước công nghiệp và các kết cấu dẫn nước có mực nước cao. Robot cũng có thể được sử dụng trong các chương trình khảo sát định kỳ nhằm phát hiện sớm các dấu hiệu xuống cấp, theo dõi tình trạng bùn lắng, kiểm tra biến dạng và hỗ trợ lập kế hoạch bảo trì hoặc sửa chữa. Theo cấu hình tham khảo, hệ thống được định hướng cho các tuyến đường ống có đường kính từ DN600 trở lên và có thể thực hiện khảo sát trong những điều kiện có bùn lắng và nước cao.

Lợi ích khi sử dụng Robot kiểm tra đường ống

Việc sử dụng robot thay cho phương pháp kiểm tra thủ công giúp giảm nhu cầu đưa người trực tiếp vào những khu vực có điều kiện làm việc phức tạp như đường ống ngầm, cống có nước, bùn hoặc không gian hạn chế. Robot có thể thu thập hình ảnh và dữ liệu từ bên trong đường ống trong khi người vận hành kiểm soát hệ thống từ bên ngoài. Đối với những tuyến dài, khả năng kết hợp crawler, tang cáp, encoder và hệ thống ghi dữ liệu giúp quá trình kiểm tra có thể được tổ chức một cách có hệ thống hơn. Đặc biệt, khi tích hợp thêm sonar hoặc laser, dữ liệu thu được có thể vượt ra ngoài phạm vi hình ảnh camera và cung cấp thêm thông tin về biên dạng thành ống, bùn lắng, mực nước, biến dạng và hình học bên trong. Điều này giúp đơn vị vận hành có thêm cơ sở dữ liệu phục vụ đánh giá hiện trạng và lập kế hoạch bảo trì.

TM-TECH – Giải pháp Robot kiểm tra đường ống theo yêu cầu

TM-TECH cung cấp giải pháp Robot kiểm tra đường ống lội bùn (All-Terrain Pipeline Inspection Robot) theo yêu cầu của từng dự án, trong đó cấu hình có thể được lựa chọn dựa trên đường kính đường ống, chiều dài tuyến kiểm tra, mực nước, độ dày bùn, tốc độ dòng chảy, điều kiện tiếp cận và loại dữ liệu cần thu thập. Tùy bài toán, hệ thống có thể được cấu hình từ camera HD, camera PTZ, crawler, tang cuốn cáp và bộ điều khiển đến các module nâng cao như sonar, 2D laser/LiDAR, cảm biến định vị và phần mềm phân tích – lập báo cáo. TM-TECH có thể phối hợp khảo sát yêu cầu kỹ thuật, lựa chọn cấu hình, tích hợp hệ thống và hỗ trợ triển khai phù hợp với điều kiện thực tế tại Việt Nam. Đối với các dự án kiểm tra đường ống có bùn, nước cao hoặc cần thu thập dữ liệu hình học chuyên sâu, việc lựa chọn đúng cấu hình crawler và cảm biến là yếu tố quan trọng để đảm bảo hệ thống có thể tiếp cận được khu vực cần kiểm tra và tạo ra dữ liệu phù hợp với mục tiêu của dự án.
