Robot Kiểm Tra Đường Ống X5-HR4

X5-HR4 All-Terrain Pipeline Robot là robot kiểm tra đường ống địa hình phức tạp của Easy-Sight Technology, được thiết kế cho các tuyến đường ống có đường kính từ DN600 trở lên, đặc biệt trong những môi trường có mực nước cao, bùn cặn dày hoặc nước đục mà các robot CCTV thông thường khó hoạt động.

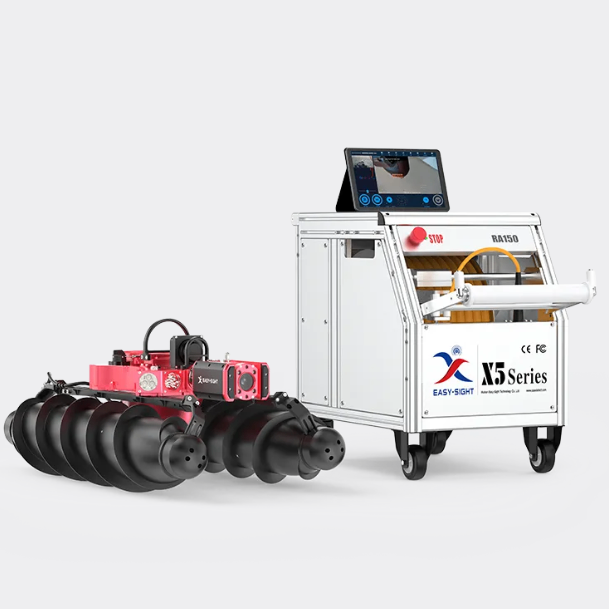

Hệ thống gồm crawler đẩy xoắn, cable reel và bộ điều khiển trung tâm, kết hợp camera HD 360° với các công nghệ cảm biến như Sonar, 2D Laser và LiDAR tùy cấu hình. Nhờ đó, X5-HR4 không chỉ ghi hình bên trong đường ống mà còn có thể thu thập dữ liệu về biên dạng thành ống, bùn cặn, biến dạng và điều kiện dưới nước.

TM Tech cung cấp và tích hợp X5-HR4 theo yêu cầu ứng dụng, hỗ trợ lựa chọn cấu hình camera, sonar, laser, cable reel và hệ thống phân tích dữ liệu phù hợp với từng dự án.

Điểm Đặc Biệt Của X5-HR4

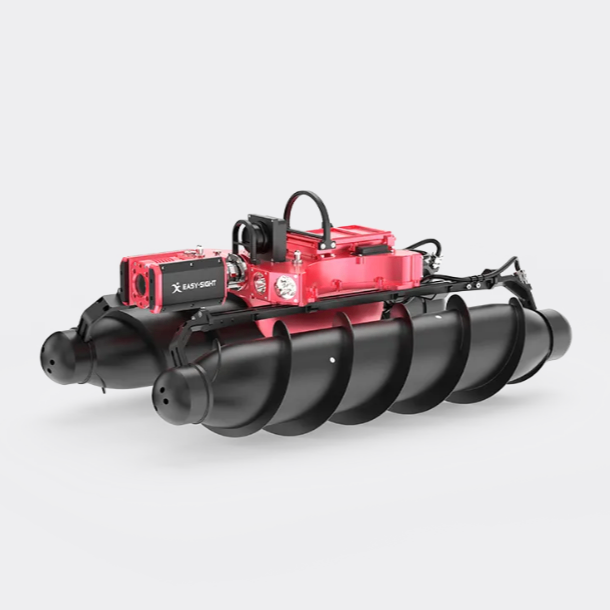

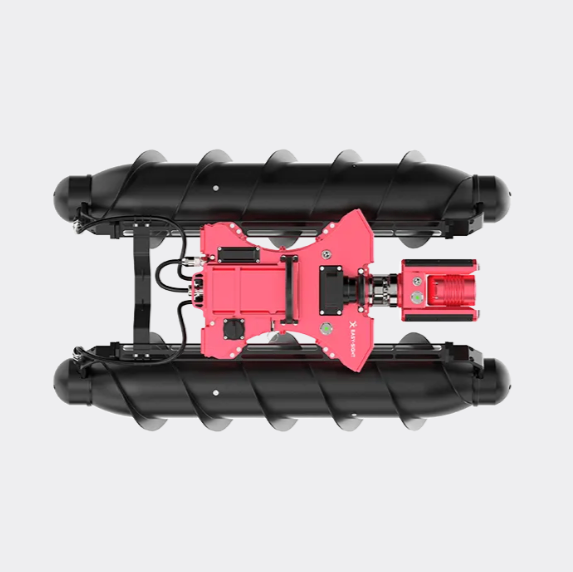

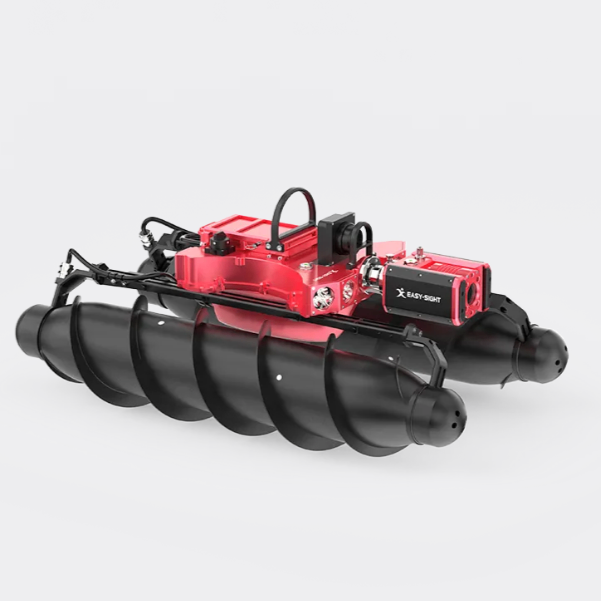

Robot Chuyên Cho Môi Trường Nhiều Nước Và Bùn Cặn: Khác với các crawler CCTV thông thường, X5-HR4 sử dụng thiết kế floating roller được cấp bằng sáng chế, cho phép robot hoạt động trong môi trường có mực nước cao, bùn dày và nước đục.Robot có thể đạt tốc độ tối đa 0,5 m/s trong nước tĩnh và thực hiện kiểm tra ngược dòng với vận tốc dòng chảy lên tới 0,2 m/s. Đây là đặc điểm quan trọng đối với các tuyến cống hoặc công trình mà việc tháo nước trước khi kiểm tra không khả thi.

Kiểm Tra Tuyến Đường Ống Dài Tới 2.050 m: X5-HR4 có khả năng thực hiện một lần kiểm tra với khoảng cách lên tới 2.050 m, giúp mở rộng phạm vi khảo sát trên các tuyến đường ống dài và giảm nhu cầu di chuyển thiết bị giữa các vị trí kiểm tra. Cable Reel tiêu chuẩn sử dụng cáp nổi dài 150 m, trong khi hệ thống được thiết kế để hỗ trợ phạm vi kiểm tra dài thông qua cấu hình vận hành phù hợp.

Kết Hợp CCTV, Sonar Và Laser: Điểm nổi bật của X5-HR4 là khả năng tích hợp nhiều phương pháp thu thập dữ liệu trên cùng một hệ thống. Camera cung cấp hình ảnh trực quan, trong khi Sonar và 2D Laser hỗ trợ khảo sát các khu vực bị che khuất bởi nước, bùn hoặc điều kiện quan sát kém. Hệ thống có thể kết hợp dữ liệu video, sonar, radar, LiDAR và định vị quán tính để tạo ra dữ liệu kiểm tra toàn diện hơn về tình trạng đường ống.

Camera HD 2 MP Với Góc Quan Sát 360°: Camera PTZ sử dụng cảm biến 1/3" CMOS 2 MP, hỗ trợ xoay ngang 360° liên tục, tilt 2 × 90° và zoom quang học 10×. Hệ thống chiếu sáng tích hợp giúp cải thiện khả năng quan sát trong môi trường thiếu sáng. Camera đạt chuẩn IP68 và có khả năng ngâm nước công bố tới 10 m, phù hợp với môi trường kiểm tra đường ống có nước.

Sonar Cho Kiểm Tra Trong Môi Trường Nước Đục: Sonar là tùy chọn quan trọng khi hình ảnh CCTV bị hạn chế bởi nước đục hoặc bùn cặn. Đầu dò sonar có tần số 1 MHz, độ phân giải khoảng cách công bố 0,5 mm ở phạm vi 0,125 m và có thể áp dụng cho đường ống với đường kính tối đa công bố 6.000 mm.

2D Laser Và LiDAR Hỗ Trợ Phân Tích Biên Dạng: Crawler được tích hợp hệ thống định vị, sonar và 2D Laser. Khi kết hợp với hệ thống phân tích, dữ liệu có thể được sử dụng để đánh giá biên dạng thành ống, bùn cặn, biến dạng và các điều kiện bên trong đường ống. Hệ thống điều khiển cũng hỗ trợ thu thập và hiển thị dữ liệu LiDAR, đo lường và trực quan hóa trạng thái thiết bị theo thời gian thực.

Công Dụng Của Robot X5-HR4

Kiểm Tra Đường Ống Có Mực Nước Cao: X5-HR4 được thiết kế để hoạt động trong các tuyến đường ống có mực nước cao, nơi crawler CCTV thông thường khó tiếp cận hoặc không thể di chuyển ổn định.

Khảo Sát Đường Ống Nhiều Bùn Cặn: Thiết kế floating roller và hệ thống đẩy xoắn giúp robot hoạt động trong môi trường có bùn cặn dày, hỗ trợ khảo sát những tuyến đường ống mà việc vệ sinh trước khi kiểm tra không thuận tiện.

Kiểm Tra Đường Ống Nước Đục: Khi camera bị hạn chế bởi điều kiện nước đục, Sonar có thể được sử dụng để thu thập thêm thông tin về thành ống và điều kiện bên dưới mặt nước.

Kiểm Tra Cống Thoát Nước Và Công Trình Ngầm: X5-HR4 phù hợp với các tuyến đường ống thoát nước đô thị, box culvert, kênh có mái che, sông và các công trình tương tự.

Đánh Giá Bùn Cặn Và Biên Dạng Đường Ống: Việc kết hợp camera, sonar và laser cho phép thu thập dữ liệu phục vụ đánh giá tình trạng thành ống, bùn cặn, biến dạng và điều kiện bên trong đường ống.

Khảo Sát Tuyến Đường Ống Dài : Khả năng kiểm tra đơn lần lên tới 2.050 m giúp X5-HR4 phù hợp với các dự án cần khảo sát phạm vi lớn trên tuyến đường ống.

Thông Số Kỹ Thuật X5-HR4

*Độ phân giải sonar được nhà sản xuất công bố tại phạm vi 0,125 m. Thông số thực tế phụ thuộc điều kiện và cấu hình sử dụng.

TM Tech – Cung Cấp Và Tích Hợp Giải Pháp

TM Tech cung cấp Robot kiểm tra đường ống X5-HR4 và tư vấn cấu hình theo điều kiện thực tế của từng dự án. Đối với các hệ thống đường ống có mực nước cao, bùn cặn dày, nước đục hoặc chiều dài kiểm tra lớn, TM Tech có thể tư vấn cấu hình kết hợp camera CCTV với Sonar, 2D Laser, LiDAR và hệ thống thu thập dữ liệu.

Tùy yêu cầu, hệ thống có thể được cấu hình để phục vụ kiểm tra hình ảnh, khảo sát dưới nước, đánh giá biên dạng, phát hiện bùn cặn, kiểm tra biến dạng và lập báo cáo. TM Tech tập trung vào Engineering – System Integration – Service, từ tư vấn ứng dụng, lựa chọn cấu hình thiết bị đến tích hợp và hỗ trợ kỹ thuật cho hệ thống kiểm tra.
