Robot Kiểm Tra Đường Ống X5-HS

X5-HS Pipeline CCTV Inspection Robot là hệ thống robot CCTV kiểm tra đường ống độ phân giải cao của Easy-Sight, được thiết kế để kiểm tra, ghi hình và thu thập dữ liệu bên trong đường ống bằng crawler điều khiển từ xa.

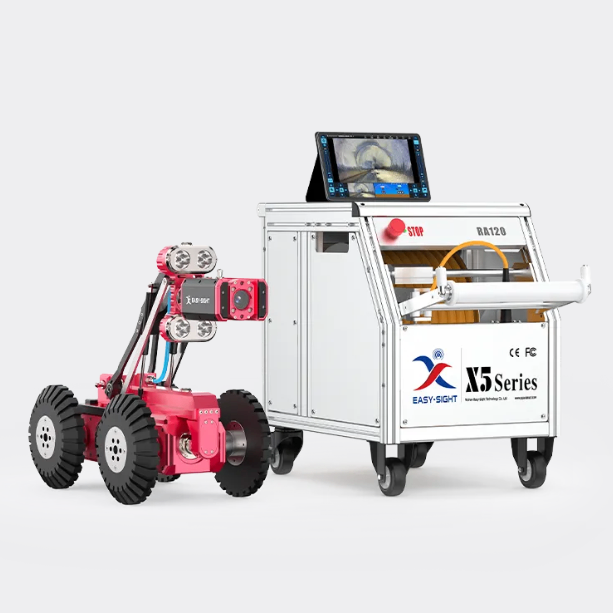

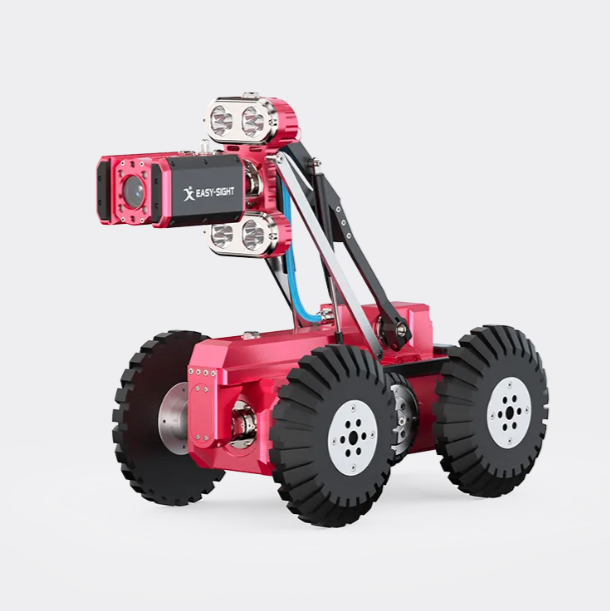

Hệ thống gồm crawler 6 bánh, camera PTZ, cable reel và bộ điều khiển tablet, cho phép người vận hành điều khiển robot, quan sát hình ảnh, ghi video và theo dõi trạng thái thiết bị theo thời gian thực. X5-HS phù hợp cho đường ống có đường kính 300–1.000 mm, với tốc độ di chuyển tối đa 32 m/phút.

TM Tech cung cấp và tích hợp X5-HS theo yêu cầu ứng dụng, hỗ trợ lựa chọn cấu hình camera, crawler, cable reel, Pipe Profiler, Panoramic Camera và phần mềm phù hợp với từng dự án.

Điểm Đặc Biệt Của X5-HS

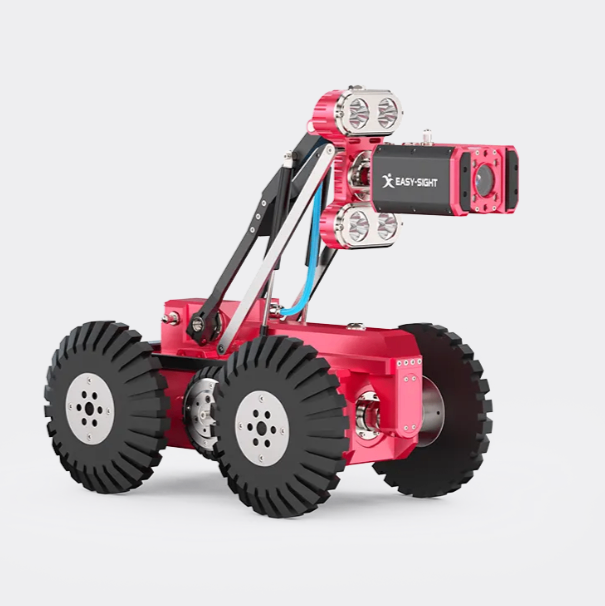

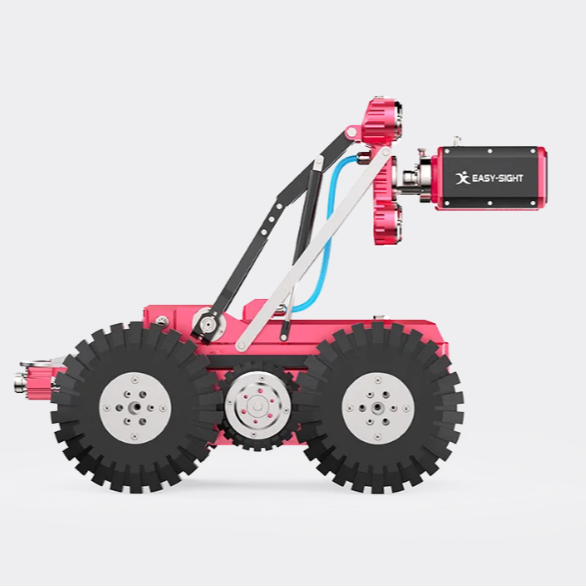

Crawler 6 Bánh – Tốc Độ Tối Đa 32 m/phút: X5-HS sử dụng crawler 6 bánh dẫn động với hai động cơ DC 90 W, đạt tốc độ tối đa 32 m/phút và khả năng vượt dốc lên tới 45°. Crawler có thể sử dụng nhiều bộ bánh xe và bộ mở rộng trục để thích ứng với các điều kiện đường ống khác nhau.

Hệ Thống Chiếu Sáng 12 LED Công Suất 40 W: Crawler được trang bị 12 LED chiếu sáng phía trước với tổng công suất 40 W, hỗ trợ điều chỉnh độ sáng liên tục. Hệ thống chiếu sáng mạnh giúp camera quan sát rõ hơn trong môi trường đường ống thiếu sáng. Phía sau crawler còn có 2 LED với tổng công suất 6 W để hỗ trợ quan sát khi thu hồi robot.

Camera PTZ 2 MP Với Zoom Quang Học 10×: Camera PTZ sử dụng cảm biến 1/3" CMOS, độ phân giải 2 MP, hỗ trợ quay ngang 360° liên tục, nghiêng ±90° và zoom quang học 10×. Camera có khả năng lấy nét tự động hoặc thủ công, giúp người vận hành quan sát chi tiết các vị trí bất thường bên trong đường ống.

Laser Hỗ Trợ Đo Chiều Rộng Vết Nứt: Một điểm đáng chú ý của camera PTZ X5-HS là tùy chọn laser measurement, hỗ trợ đo chiều rộng vết nứt trên hình ảnh kiểm tra. Đây là tính năng giúp X5-HS mở rộng từ việc quan sát trực quan sang hỗ trợ đánh giá định lượng một số dạng khuyết tật.

IP68 Và Khả Năng Hoạt Động Dưới Nước: Crawler và camera đều đạt IP68, với độ sâu công bố lên tới 10 m. Crawler được trang bị cảm biến áp suất và chỉ báo áp suất, giúp giám sát tình trạng thiết bị trong môi trường kiểm tra có nước.

Ghi Hình Và Lập Báo Cáo Ngay Trong Quá Trình Kiểm Tra: Bộ điều khiển tablet tích hợp phần mềm thu thập và phân tích dữ liệu. Hệ thống có thể hiển thị video, ghi hình, theo dõi khoảng cách di chuyển và trạng thái crawler theo thời gian thực. Người vận hành có thể chụp nhanh hình ảnh khuyết tật và tạo báo cáo ngay sau khi hoàn thành quá trình kiểm tra.

Có Thể Mở Rộng Với Pipe Profiler Và Camera Toàn Cảnh: X5-HS có thể tích hợp Pipe Profiler để quét biên dạng đường ống, hỗ trợ tính toán biến dạng và bồi lắng. Khi kết hợp Panoramic Camera, hệ thống có thể tạo hình ảnh toàn cảnh 180° × 180° bên trong đường ống.

Công Dụng Của Robot X5-HS

Kiểm Tra Tình Trạng Bên Trong Đường Ống: X5-HS đưa camera vào bên trong đường ống để quan sát thành ống, mối nối và các khu vực cần kiểm tra. Camera PTZ cho phép thay đổi góc nhìn và phóng đại hình ảnh, hỗ trợ phát hiện các dấu hiệu bất thường.

Phát Hiện Và Ghi Nhận Khuyết Tật: Hình ảnh kiểm tra được hiển thị và lưu trữ theo thời gian thực. Người vận hành có thể nhanh chóng chụp lại hình ảnh các vị trí bất thường, xác định vị trí theo clock reference và sử dụng dữ liệu cho quá trình phân tích.

Đánh Giá Vết Nứt: Với tùy chọn laser measurement trên camera PTZ, X5-HS có thể hỗ trợ đo chiều rộng vết nứt trên hình ảnh, cung cấp thêm dữ liệu cho quá trình đánh giá tình trạng đường ống.

Kiểm Tra Đường Ống Thoát Nước Và Nước Thải: Crawler X5-HS được thiết kế cho các đường ống có đường kính 300–1.000 mm và được nhà sản xuất liệt kê cho các ứng dụng như nước thải, nước thải công nghiệp, nước mưa và đường ống cấp nước.

Kiểm Tra Trước Và Sau Bảo Trì: Hệ thống có thể ghi lại tình trạng đường ống trước khi bảo trì và tiếp tục được sử dụng sau khi vệ sinh hoặc sửa chữa để kiểm tra lại kết quả.

Khảo Sát Và Nghiệm Thu Đường Ống: Khả năng ghi hình, lưu trữ dữ liệu, đánh dấu vị trí và lập báo cáo giúp X5-HS phù hợp với các hoạt động khảo sát, kiểm tra và nghiệm thu đường ống.

Phân Tích Biến Dạng Và Bồi Lắng: Khi được tích hợp Pipe Profiler, hệ thống có thể thực hiện quét biên dạng với tốc độ 8 Hz và độ chính xác công bố ±2 cm, đồng thời hỗ trợ hiển thị dữ liệu và tính toán biến dạng, bồi lắng.

Thông Số Kỹ Thuật X5-HS

Các thông số trên được tổng hợp từ trang sản phẩm X5-HS của PipeDetect/Easy-Sight; một số hạng mục là tùy chọn nên cần xác nhận theo cấu hình cụ thể khi báo giá.

TM Tech – Cung Cấp Và Tích Hợp Giải Pháp

TM Tech cung cấp Robot kiểm tra đường ống X5-HS và tư vấn cấu hình dựa trên yêu cầu thực tế của từng dự án. Tùy theo đường kính đường ống, chiều dài tuyến kiểm tra, điều kiện môi trường và yêu cầu dữ liệu, TM Tech có thể tư vấn cấu hình crawler, bánh xe, camera, cable reel, phần mềm và các tùy chọn đo lường phù hợp.
