Robot Kiểm Tra Đường Ống X5-HT5

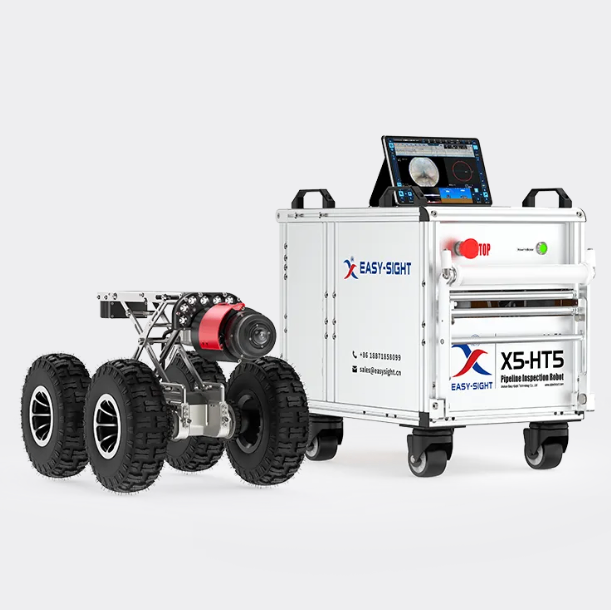

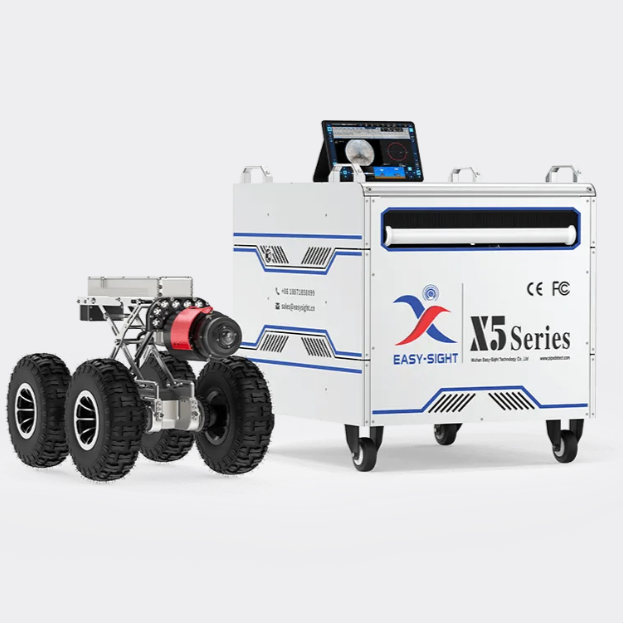

X5-HT5 Pipeline CCTV Inspection Robot là hệ thống robot kiểm tra đường ống độ phân giải cao của Easy-Sight Technology, được thiết kế chuyên biệt cho các ứng dụng kiểm tra đường ống tầm xa. Hệ thống sử dụng crawler 6 bánh, camera PTZ, cable reel và bộ điều khiển tablet, cho phép điều khiển robot, quan sát hình ảnh và lưu trữ dữ liệu kiểm tra theo thời gian thực.

Crawler HT5 hỗ trợ đường ống có đường kính DN200–DN1000, tốc độ di chuyển tối đa 21 m/phút, khả năng quay 360° tại chỗ và khả năng vượt dốc tối đa khoảng 40° tùy điều kiện đường ống. Hệ thống có thể mở rộng phạm vi phát hiện lên tới 500 m, phù hợp với các tuyến đường ống dài cần kiểm tra từ xa.

TM Tech cung cấp và tích hợp X5-HT5 theo yêu cầu ứng dụng, hỗ trợ lựa chọn crawler, camera, cable reel, hệ thống laser đo biên dạng và phần mềm phân tích phù hợp với từng dự án.

Điểm Đặc Biệt Của X5-HT5

Thiết Kế Cho Kiểm Tra Đường Ống Tầm Xa: X5-HT5 nổi bật với crawler HT5 Long Distance, được phát triển cho các tuyến đường ống dài. Hệ thống có thể mở rộng phạm vi phát hiện lên tới 500 m, giúp giảm số lần phải di chuyển hoặc bố trí lại thiết bị trong quá trình khảo sát các tuyến đường ống dài.

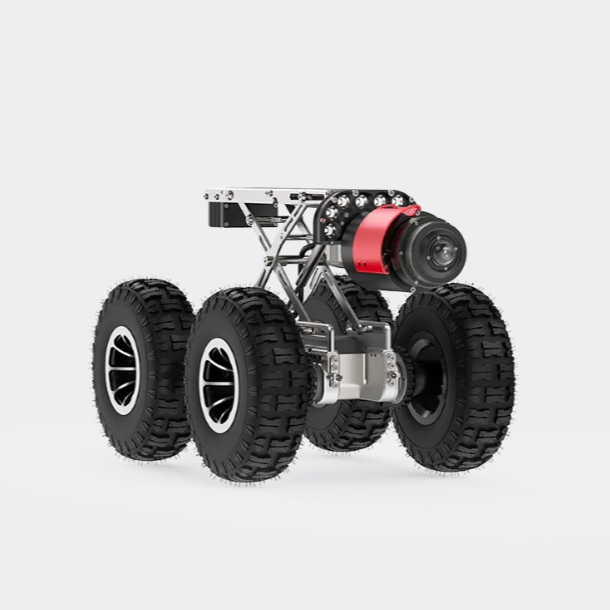

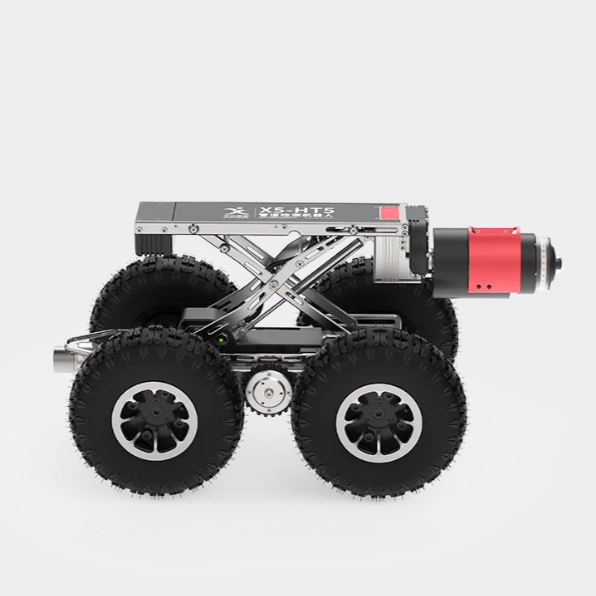

Crawler 6 Bánh Với Khả Năng Nâng Camera 190 mm: Crawler HT5 sử dụng 6 bánh dẫn động với 2 động cơ, hỗ trợ quay 360° tại chỗ. Cơ cấu nâng điện có hành trình lên tới 190 mm, giúp điều chỉnh độ cao camera theo đường kính đường ống. Khi sử dụng bánh 10 inch, tâm camera có thể đạt độ cao tối đa khoảng 350 mm so với mặt nền.

Kiểm Tra Đường Ống DN200–DN1000: HT5 hỗ trợ đường kính đường ống từ DN200 đến DN1000, đồng thời có nhiều bộ bánh xe từ 3, 6, 8 và 10 inch; tùy chọn thêm bánh 4 và 12 inch. Các loại gai bánh khác nhau cũng có thể được lựa chọn theo vật liệu và điều kiện bề mặt đường ống.

Camera PTZ 2 MP, Zoom Quang Học 10×: Camera PTZ sử dụng cảm biến màu 1/2.8" CMOS, độ phân giải 2 MP, hỗ trợ xoay 360° liên tục, tilt 2 × 90°, autofocus, manual focus và zoom quang học 10×. Góc quan sát được công bố từ 7° đến 81°, giúp người vận hành vừa quan sát tổng thể vừa phóng đại các khu vực cần kiểm tra.

Panoramic Laser Độ Chính Xác ±1 mm: Một trong những điểm nổi bật nhất của X5-HT5 là khả năng tích hợp Panoramic Laser. Hệ thống laser có độ chính xác công bố ±1 mm, hỗ trợ thu thập dữ liệu biên dạng và hình ảnh toàn cảnh bên trong đường ống. Khi kết hợp với phần mềm phân tích chuyên dụng, dữ liệu có thể được sử dụng để đánh giá biến dạng, bồi lắng, diện tích tiết diện bị mất và kích thước khuyết tật với độ chính xác đến cấp millimet.

Có Thể Dựng Mô Hình 3D Đường Ống: Dữ liệu từ Panoramic Laser có thể được xử lý để tạo mô hình 3D của đường ống, kết hợp dữ liệu panorama và bản đồ nhiệt để trực quan hóa tình trạng bên trong. Phần mềm PipeProf hỗ trợ xem mô hình 3D, đo lường không gian và xuất mô hình dưới định dạng OBJ, giúp dữ liệu kiểm tra có thể được sử dụng cho các hoạt động đánh giá và quản lý hạ tầng.

Cáp Kiểm Tra Dài Và Định Vị Chính Xác: Cable Reel tiêu chuẩn sử dụng cáp dài 120 m, với encoder có độ phân giải 1 mm để xác định chiều dài cáp và vị trí di chuyển của crawler. Hệ thống hỗ trợ cuộn cáp tự động bằng phần mềm và cơ chế phân lớp cáp để hạn chế tình trạng cáp bị chồng hoặc rối khi thu hồi.

Hoạt Động Trong Môi Trường Có Nước: Crawler HT5 và camera PTZ đạt cấp bảo vệ IP68, với độ sâu ngâm công bố lên tới 10 m. Crawler được tích hợp cảm biến áp suất và chỉ báo áp suất, hỗ trợ giám sát tình trạng thiết bị trong quá trình kiểm tra.

Công Dụng Của Robot X5-HT5

Kiểm Tra Các Tuyến Đường Ống Dài: X5-HT5 được thiết kế để kiểm tra các tuyến đường ống có chiều dài lớn, đặc biệt phù hợp với hệ thống thoát nước, nước thải và các tuyến hạ tầng ngầm cần khảo sát từ xa.

Quan Sát Và Ghi Hình Bên Trong Đường Ống: Camera PTZ cho phép điều khiển góc nhìn, zoom và lấy nét từ xa. Hình ảnh được truyền về bộ điều khiển để quan sát và ghi lại trong thời gian thực, giúp xác định vị trí và tình trạng các khu vực cần kiểm tra.

Phát Hiện Và Đánh Giá Khuyết Tật: Hệ thống hỗ trợ ghi nhận hình ảnh khuyết tật và xác định vị trí theo clock reference. Phần mềm còn cho phép chú thích, đo lường và phân tích hình ảnh phục vụ đánh giá tình trạng đường ống.

Đo Biến Dạng Và Bồi Lắng: Khi trang bị Panoramic Laser, X5-HT5 có thể thu thập dữ liệu biên dạng liên tục để đánh giá biến dạng, bồi lắng và tỷ lệ mất tiết diện của đường ống.

Tạo Dữ Liệu Toàn Cảnh Và Mô Hình 3D: Panoramic Laser cung cấp trường nhìn 180° × 180°, cho phép xây dựng panorama, heat map và mô hình 3D đường ống. Đây là tính năng phù hợp với các dự án cần dữ liệu kiểm tra chuyên sâu thay vì chỉ ghi video CCTV.

Kiểm Tra Và Nghiệm Thu Đường Ống: Dữ liệu video, hình ảnh, biên dạng và báo cáo có thể được sử dụng trong khảo sát, kiểm tra, nghiệm thu và đánh giá tình trạng đường ống trước hoặc sau bảo trì.

Thông Số Kỹ Thuật X5-HT5

Khả năng vượt dốc và vượt chướng ngại phụ thuộc điều kiện thực tế của đường ống.

TM Tech – Cung Cấp Và Tích Hợp Giải Pháp

TM Tech cung cấp Robot kiểm tra đường ống X5-HT5 và tư vấn cấu hình dựa trên yêu cầu thực tế của từng dự án. Tùy theo đường kính đường ống, chiều dài tuyến kiểm tra, điều kiện môi trường và mức độ phân tích cần thiết, TM Tech có thể tư vấn cấu hình crawler, bộ bánh xe, camera PTZ, cable reel, Panoramic Laser và phần mềm phân tích.

Đối với các dự án cần kiểm tra đường ống tầm xa, đo biến dạng, đánh giá bồi lắng, xác định kích thước khuyết tật hoặc xây dựng mô hình 3D, X5-HT5 có thể được cấu hình với hệ thống laser và phần mềm phân tích chuyên dụng. TM Tech hướng tới việc cung cấp giải pháp kiểm tra đường ống hoàn chỉnh, từ tư vấn thiết bị, lựa chọn cấu hình, tích hợp hệ thống đến hỗ trợ kỹ thuật theo yêu cầu ứng dụng.
